Hallo zusammen,

heute möchte ich euch mal mein vor über 30 Jahren (!) modifizertes TG 1000 vorstellen. Bin gespannt, was die Disign-Freaks dazu sagen.
Und bevor Kritik kommt, zu der Zeit gab es noch keine grünen 7-Segmentanzeigen und auch die Atelierreihe war noch nicht bekannt .





Gruß
Udo

[andreas]

Hallo Udo,

bin zwar ein Originalitätsfanatiker und mag keine Umbauten oder Neukreationen von Braun HiFi - Geräten (obwohl mich die technischen Fertigkeiten der Tüftler schwer beeindrucken) finde ich diesen Umbau sehr gut ausgeführt und optisch ansprechend.
Erinnert mich an ASC.

Viele Grüße, Andreas

[v/d/b]

Hallo Udo,
grün wäre schöner gewesen
Im Ernst, die Modifikation macht einen sehr professionellen Eindruck.
Wie wurde das denn technisch realisiert?

Viele Grüße
Thomas

[tomjorg]

Hallo Udo,

wenn Du nicht extra auf das rot hingewiesen hättest, wäre meine Augenbraue bewegungslos geblieben!

Sieht prima aus, sogar mit Beschruftung des Nullstellers! Hast Du da auf ASC-Teile zurückgegriifen?

Viele Grüße

Thomas

[Dirk63]

Hallo Udo,

sieht ziemlich professionell aus, Kompliment!

Natürlich nicht mehr "Original", allerdings werden wohl früher oder später an den mechanischen Originalen Verschleißerscheinungen auftreten, die kaum noch mit Originalteilen reparaturmäßig (Materialermüdung von Kunststoffen) zu beheben sein werden.

Daher gebe ich Thomas (p1i) recht, es wäre für uns alle interessant, wie Du das technisch realisiert hast.

Über die Farbe rot oder grün lässt sich vermutlich heute ganz anders diskutieren als vor 30 Jahren.

Grüße
Dirk

[ütronics]

Hallo zusammen,

ich freue mich über die vielen positiven Reaktionen. Nochmal zum Disign und Original: Es hat mich damals schon Überwindung gekostet, das Gerät zu modizifieren. Aber zu einer seinerzeit so technisch perfekten Bandmaschine hat m. E. ein mechanisches Bandzählwerk mit den zwangsläufigen Nachteilen nicht gepasst.
Zur Realisierung: Es handelt sich um einen digitalen Zählerbaustein, der von zwei Lichtschranken (zur Erkennung der Drehrichtung) gesteuert wird. Der Rückstellknopf ist Original Braun, der Rest Eigenbau.

Grüße aud Ostwestfalen
Udo

[ütronics]

Hallo allerseits,

zu Coronazeiten sucht man sich Arbeit. Also hatte ich mir vorgenommen, mein altes TG 1000 zu warten. Und da ich es schon mal offen hatte, könnte ich noch für alle, die es interessiert, noch dokumentieren, wie ich damals das digitale Zählwerk realisiert habe.

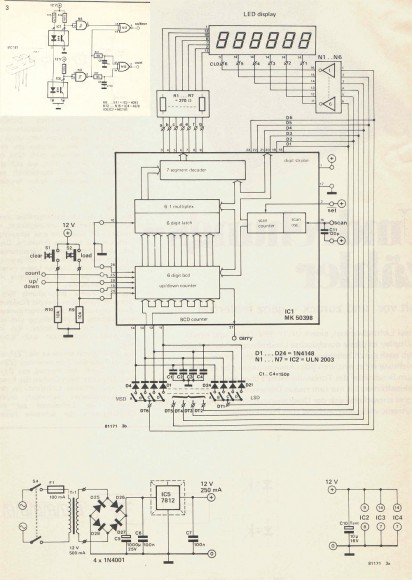

Angeregt durch diese Veröffentlichung in einer Elektronikzeitschrift habe ich so einen Umdrehungszähler für mein TG 1000 nachgebaut. Statt 6 genügten mir 4 Ziffernbausteine. Das passte dann auch besser in das BRAUN-Design.

Schaltung Umdrehungszähler

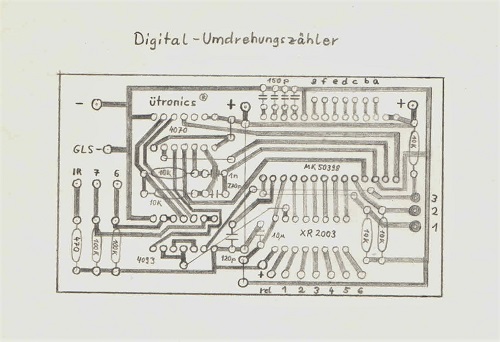

Nach dieser Vorlage habe ich die Platine geätzt (lang, lang ist's her):

Skizze Platine

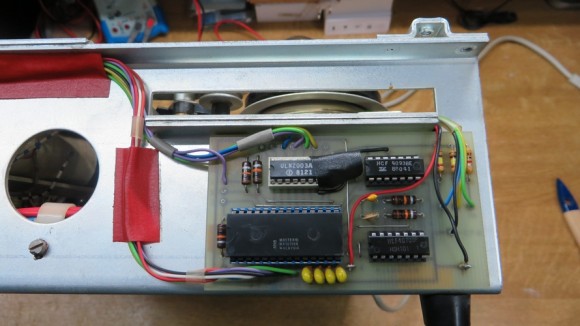

Die Platine wurde auf der rechten Seite untergebracht, ein Netzteil fand im Inneren Platz:

Platine rechts

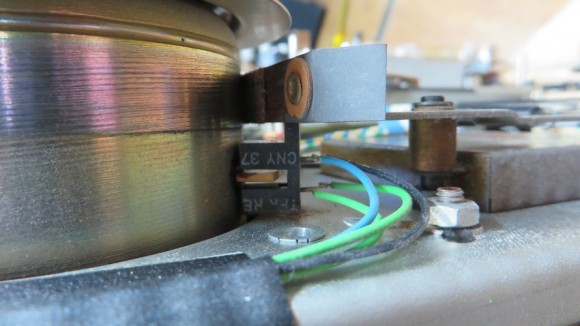

Eine der beiden Gabellichtschranken:

Lichtschranke

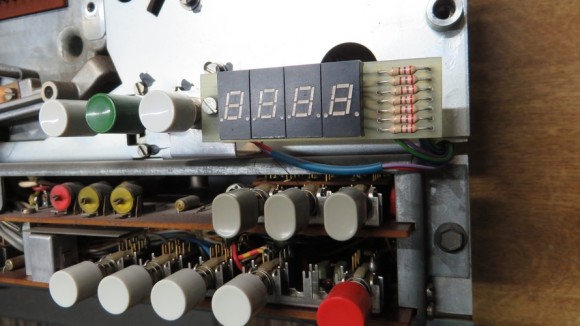

Die Platine mit den 7-Segmentanzeigen, links daneben der Rückstelltaster:

Ziffernanzeige, Rückstellknopf

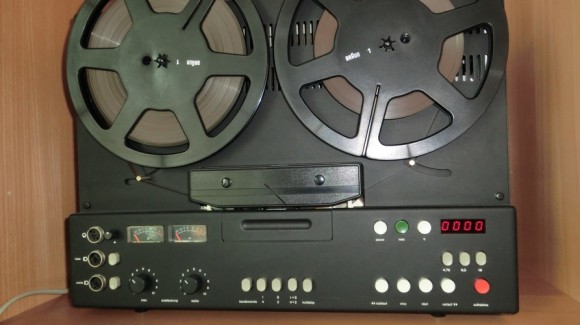

Das Endergebnis:

Endergebnis

Gruß Udo

[Seb]

Als wär es so gebaut worden. Sehr schön gelungen!

[ütronics]

[eleflo]

Ich hatte mir gerade überlegt, ob die Öffnung nicht noch etwas weiter nach unten gehen müsste, damit sie mit den Aussteuerungsanzeigen identisch ist.
Dan müsste man aber die Knöpfe für Pause und Netzschalter auch etwas tiefer setzen und dann passt es wieder nicht zum Rest einer Regie-Anlage...
Also alles richtig gemacht.

[eleflo]

Mal noch eine Frage: Vergisst das Zählwerk den Zählerstand, wenn man das Gerät ausschält?
Ich bin gerade auf der Suche nach einer Zählerlösung und hab mal bei den ASC-Bandmaschinen geschaut. Da scheint der Zählerstand nach dem Abschalten auch verloren zu gehen.

[ütronics]

Hallo Flo,
also bei meinem Zählerbaustein werden die Werte nicht gespeichert. Höchtens mit einer Standby Stromversorgung. Darüber habe ich aber nie drüber nachgedacht.
Ob das bei diesen Bausteinen so ist, kann ich nicht beurteilen:
https://www.distrelec.de/de/bausatz-vor ... p/18500122
https://www.kaufland.de/product/3968173 ... d=45893890
Vielleicht schaust du dir mal die Lösung mit einer Revox-Maschine an. Das Zählermodul speichert den Stand bei Stromunterbrechung und kann noch vieles mehr. Z.B. Anpassung an die Spulengröße und Regelung der Helligkeit usw.:
https://www.youtube.com/watch?v=fqQ04mharq0

Gruß Udo
