Haubengelenke PS550 bis P701, PC1

[Rainer Hebermehl]

Hallo Freunde,

ich habe 'mal wieder einen Alten Beitrag von 2001 hervorgeholt, den ich damals in Klausens Forum : radiodesign geschrieben. Er ist heute noch genau so aktuell !

Gruß
Heb

[werner]

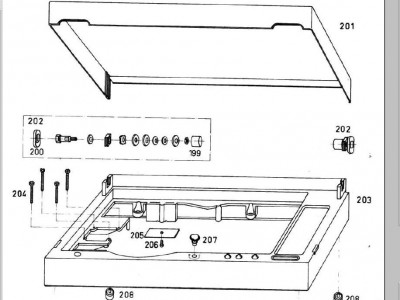

zur orientierung bild dazu

[rik84]

Genau danach habe ich gesucht, aber irgendwie bin ich zu blöd, die Scharniere zu zerlegen. Wie macht man das? Unter der Scharnier-Kappe meines 550 finde ich nur einen "Stift" mit vier schwarzen Distanzscheiben. Wo ist da eine Mutter?

[wetterauer]

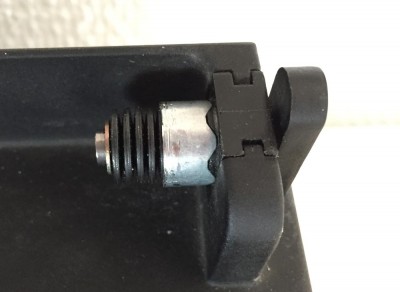

Hallo, ich denke mit "Mutter" ist das silberne Teil mit den Rastnasen gemeint? Du muss nur den Sicherungsring vorne abnehmen zum Zerlegen.

[rik84]

Danke für die schnelle Antwort. Hast du einen Tipp, wie ich den Sicherungsring runter bekomme?

[wetterauer]

Ich bin da einfach mit einem kleinen Schlitzdreher rein gegangen und habe den Ring weggeschoben. Du kannst das Gelenk ja zur Demontage komplett rausziehen.

[rik84]

So geht's, Danke! Nur mir ist immer noch nicht klar, was Rainer mit "Muttern anziehen" meint. Wenn ich den Sicherungsring abziehe, kommen mir die Distanzscheiben entgegen. Wenn ich da eine rausnehme, wird's (zu) leichtgängig. Habe jetzt mal alles "entdreckt" und geschmiert, ist aber immer noch sehr schwergängig.

[rik84]

Gerade nochmal getestet, mit Haube ist es jetzt doch schon deutlich besser geworden. Also Danke nochmal

[Rainer Hebermehl]

Dies ist die erste (problemlose) Version mit vorgegebenen Raststellungen. Ursprünglich für die Haube des Audio 400 konstruiert. Das ist richtig, die hat eine Benzing-Sicherung.

ebenso wie rik84 ohne Namen unter dem Beitrag

[rik84]

Da gab es zwei verschiedene Scharnier-Versionen? Dann ist alles klar

[werner]

bild hab ich von rainer mal bekommen. da sieht man mal alle verschiedenen typen. beim typ II sieht man die rasterung.

richtig mühsam das hochladen...

werner

[Kurt]

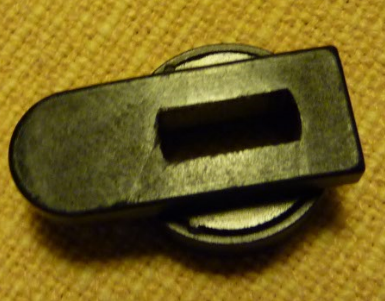

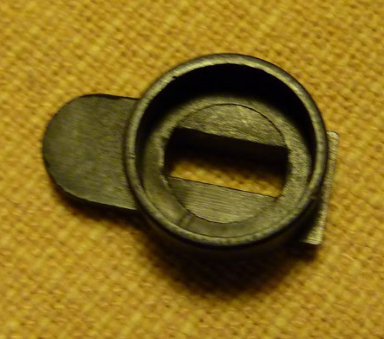

Ich suche dieses Haubengelenkteil für den PC1 Integral (siehe Datei). Wer kann mir sagen wo man dies bekommt.

[hpm66127]

Hallo,

Leider ist die Anleitung nicht mehr vorhanden. Wäre es möglich, diese wieder einzustellen. Ich habe gerade meinen P701 vor mir mir schwergängigen Scharnieren aber noch intakter Haube.

Danke und Gruß

Hans-Peter

[werner]

hallo hans-peter,
du musst im link org durch cc ersetzen und dann geht der zugriff wieder
https://postimg.cc/87XbQT78
ich schicke die gelenke an rainer. der hat ein messgerät mit dem er die kraft einjustieren kann.
grüsse,
werner

edit paparierer 16:45: so. hab die beiden ersten Verlinkungen dieses Threads wieder repariert = neu verlinkt.

[hpm66127]

Danke Werner,

Ich werde Rainer mal kontaktieren und wenn er Zeit und Lust hat ihm die Teile vorbei bringen.

Gruß

Hans-Peter

[Rainer Hebermehl]

Hallo HPM,

sag' mir Bescheid, dann kannst du gerne 2 Gelenke im Austausch mitnehmen.

Ein Gutes Neues

Rainer

[hpm66127]

Danke Rainer,

Ich rufe dich morgen an.

Gruß

Hans-Peter
