CE 16 - Netzteilplatine zerstört

#1 Beitrag von Fitzner2 » 30.08.2020, 16:05

Hallo liebe Freunde des CE16,
ich bin gerade an der Wiederbelebung eines CE16, welchen ich eigentlich zum Ausschlachten gekauft hatte. (Netzteilplatine war völlig zerstört.) Ich werde ausführlich berichten, wenn ein Erfolg abzusehen ist.
Zunächst aber eine Frage:
Kann mir bitte jemand sagen, durch welche Dioden ich D801/D802 (SL150) ersetzen kann?
Zum Typ SL150 konnte ich leider nichts finden. :-(
Sind das schon Si Dioden??

Vielen Dank und einen schönen Sonntag!

VG
Claus

Edit:

Hallo Claus,

ich habe Deinen Beitrag einem neuen Thema zugeordnet, da es hierbei zwar auch um einen CE 16 geht, aber es sich um ein ganz anderes Gerät mit einer völlig unterschiedlichen Problematik bzw. Aufgabenstellung handelt.

Gruß Heinrich

Benutzeravatar
henry2
Moderator
Moderator
Beiträge: 955
Registriert: 03.10.2010, 10:39
Wohnort: Markgräflerland

Re: CE 16 - Netzteilplatine zerstört

#2 Beitrag von henry2 » 01.09.2020, 11:58

Hallo Claus,

von der Diode SL150 besitze ich auch kein Datenblatt, aber es handelt sich hierbei auf jeden Fall um eine Siliziumdiode, die damals universell eingesetzt wurde. Im CE16 und z.B. im TS45 als Gleichrichterdiode, in den früheren Serien des PS1000 als Freilaufdiode, die dann später durch die BAY19 ersetzt wurde.

Für die Reparatur Deines CE16 wären als Gleichrichterdioden im Netzteil z.B. die 1N4002 ganz O.K.

Viele Grüße

Heinrich

Fitzner2
Foren-As
Foren-As
Beiträge: 103
Registriert: 13.12.2013, 20:13
Wohnort: Hessen/Wetterau

Re: CE 16 - Netzteilplatine zerstört

#3 Beitrag von Fitzner2 » 01.09.2020, 14:35

Hallo Heinrich,
vielen Dank für das Verschieben und auch für die Information zu den Dioden.

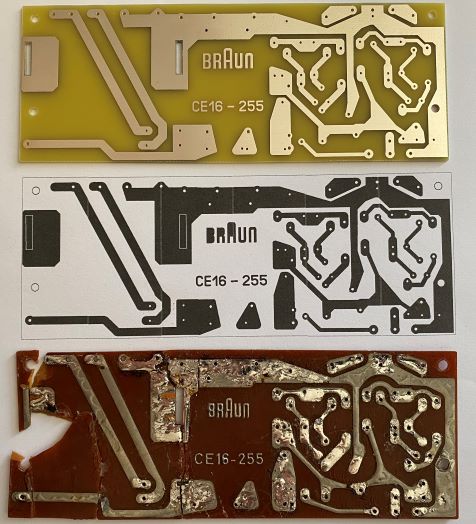

Ich habe heute die neue Platine bekommen und werde berichten - das neue Thema ist prima dafür.
Bin derzeit noch an einem anderen Projekt. :-)

Vielen Dank nochmals für Deine Hilfe.

Viele Grüße
Claus
