regie 550

[andreas schnadt]

Hallo miteinander,
bin gerade dabei, meinen neurerworbenen 550er auf Vordermann zu bringen;
Technik und Optik top, nur mit der Beleuchtung habe ich zwei Probleme:
An anderer Stelle habe ich gelesen, die Skalenbeleuchtung habe 18 V(oder 19 V Umbau), bei mir sind 12 V 100mA verbaut, von denen 2 defekt sind. Gab es da eine Änderung?
Und die Stecklampe für die Stereoanzeige ( Glassockel ) sollte wieviel Volt haben?
Danke für Eure Mühe!
Gruß Andreas

PS Glassockel habe ich in einem älteren Beitrag von Wilhelm gefunden: 12 V 30mA

[werner]

hallo andreas,
da gab es mal einen tipp mit 18V am 29.6.2009 von rainer hebermehl zum 510 und 520 er unter der überschrift "regie 510 plötzlich keine funktion....". vielleicht gilt das auch für den 550er. PN oder ruf doch rainer mal an.
grüsse, werner

[Fiasko]

Hallo Andreas,

habe sowohl bei meinen 550er, 520er, 510er nur 12V 0,1A gefunden. Das mit den teilweise 18V ist mir hier im Forum auch schon beim Lesen aufgefallen.

In der TI sind diese verschiedenen aufgeführt:
Glühlampe 12V 0,035A -> Glassockellampe
Skalenlampe 12V 0,1A -> 1xVU Meter, 3x Skala (nur bei 550)

Jochen

[werner]

hab es gefunden:

Alte deutsche Regel von HEB

Liebe Gemeinde,

ich gebe mal wieder meinen Senf dazu:

regie 510, 520 Skalenlampen: 3x12V 01.A UND ALS 4. FUNZEL 18V 0,1A. ! ! !
Dieses 18 V Lämpchen hat naturgemäß eine geringere Helligkeit, darum kommt dieses hinter die Instrumente.

1. Fällt nicht auf
2. Nix brennt mehr durch
3. Alte Deutsche Regel : Haben wir schon immer so gemacht ( Im
Werkskundendienst )

Alles klar ?
Gruß
Rainer Hebermehl

weil es so versteckt war hab ich es mir als ausdruck im ordner abgelegt.

gruss, werner

[andreas schnadt]

Danke an Euch beide !
Gruß Andreas

[bernie]

Sagt mal, könntet ihr vielleicht mal in den Schaltplan gucken, statt Rätsel raten? Der Regie 550 hat je eine 12V/0,1A und 18V/0,1A in Reihe geschaltet, und das ganze dann doppelt als Parallelschaltung.

[Fiasko]

Hallo Bernie,

ich hatte noch keinen 550er offen, der 18V drin hatte.

Guckst Du hier:




Jochen

[gecko10]

Hallo Jochen,
das gilt meines Wissens für den 550D,für den 550 ist auf Seite 23 auch eine 18V,0,1A
Lampe aufgeführt,ich selbst habe allerdings nur einen 550D,da trifft das mit den 12V zu.
Gerhard

[Uli]

Hi!
Kurze blöde Frage:
Warum schraubt ihr nicht einfach eine Birne raus und messt die Spannung in der Fassung?

Gruß... Uli

[Wilhelm]

Hallo Uli,
sind die Birnen parallel geschaltet so entspricht die anstehende Spannung an jeder Fassung der Versorgungsspannung. Schraubst Du nun in einer Reihenschaltung eine Birne heraus und ersetzt diese mit einem Voltmeter (was bekanntlich sehr hochohmig ist), so erhaelst Du als Messwert wieder die Gesamtversorgungsspannung und nicht die Betriebsspannung an der jeweiligen Fassung.

Gruss
Wilhelm

[bernie]

Jochen, die Liste kann doch nur ein Auszug sein. Ich sehe z.B. weder Endstufentransistoren noch den großen Gleichrichter.

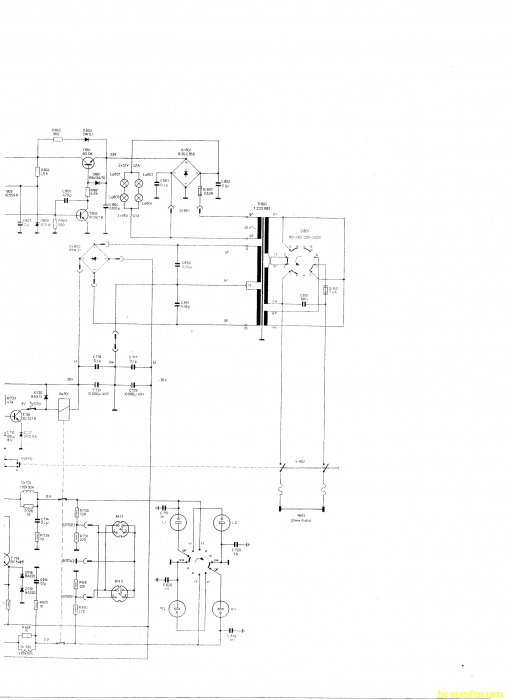

Hier ist der Auszug aus dem Schaltplan, auf den ich mich bezog.


Ich nehme mal an, dass es beim Regie 550/540E keine Modellvarianten mit unterschiedlicher Technik gegeben hat.

[Fiasko]

Hallo Bernie,

natürlich ist das nur eine Seite der Technischen Informationen für Regie 540E/550/550D des Kundendienst Elektronik. Hier sind u.a. die verwendeten Bauteile mit Ersatzteilnummern und teilweise als Zuordnungshilfe die unterschiedlichen Geräte aufgelistet. Der 550d braucht z.B. die Skalenbeleuchtung nicht, weil er den Digitalbaustein hat. Deshalb steht ja in der TI auch hinter der Bestellnummer der "Skalenlampe" 540E und 550.

Ich verlasse mich im Zweifel auf die TI´s und nicht auf die Angaben in den Schaltplänen, da bei den TI´s auch Erfahrungen eingeflossen sind, die bei Markteinführung nicht bekannt waren. Deshalb ja auch "Praxisinformation" von Rainer.

Jochen

[Rainer Hebermehl]

Oh, hallo, laßt mich 'mal wieder ein wenig klugsch...

Also, die Stereofunzeln waren für die alten Geräte immer 12V, 30mA - auch wenn da 35mA steht.

Der 550 Diesel benötigt ganz richtig nur eine 12V 80mA Skalenlampe.Es müßten, sollten 10V daran anstehen.

Bei den regie 540E und 550 waren 12V 100mA und 18V 100mA paarweise in Reihe geschaltet, da stehen 26Volt an.

Und GRUNDSÄTZLICH :

Es heißt LAMPE und nicht BIRNE .

BIRNEN GIBT'S IM OBSTLADEN !

( Ausgenommen die Birnformlampen für 230V und E16, E27 ).
Wer jetzt meint, das Ding an der Decke, hieße doch Lampe - nö, das Ding heißt Leuchte.
( Lehrstoff 1. Lehrjahr Elektrogroßhandel 1959 )

Grüße
Heb
