AW 10 zerlegen
- Rainer Hebermehl
- Lautsprecher-Profi
- Beiträge: 1230
- Registriert: 29.06.2009, 13:55
- Wohnort: Ronneburg
AW 10 zerlegen
Hallo Freunde,
ich will bei einer gammeligen AW10 das Gehäuse wechseln. Wie bekomme ich die Krone ab ?
Gruß
heb
ich will bei einer gammeligen AW10 das Gehäuse wechseln. Wie bekomme ich die Krone ab ?
Gruß
heb
Aus dem Radio steigt der Rauch - Soll er auch.
- Rainer Hebermehl
- Lautsprecher-Profi
- Beiträge: 1230
- Registriert: 29.06.2009, 13:55
- Wohnort: Ronneburg
- Rainer Hebermehl
- Lautsprecher-Profi
- Beiträge: 1230
- Registriert: 29.06.2009, 13:55
- Wohnort: Ronneburg
Hallo Freunde,
ich habe die Krone gelöst, anders als bei dem Standard Uhrwerk, bei dem nur das Halteplättchen gedrückt werden muß.
Uhrwerk ist nun in einem neuen ! kompletten Gehäuse. Das alte war total vergammelt und ohne Armband.
Solch eine AW10 hat sicher nicht jeder Sammler, da bin ich schon ein wenig stolz.
Heb
ich habe die Krone gelöst, anders als bei dem Standard Uhrwerk, bei dem nur das Halteplättchen gedrückt werden muß.
Uhrwerk ist nun in einem neuen ! kompletten Gehäuse. Das alte war total vergammelt und ohne Armband.
Solch eine AW10 hat sicher nicht jeder Sammler, da bin ich schon ein wenig stolz.
Heb
Aus dem Radio steigt der Rauch - Soll er auch.
- Rainer Hebermehl
- Lautsprecher-Profi
- Beiträge: 1230
- Registriert: 29.06.2009, 13:55
- Wohnort: Ronneburg
Da kann ich mich anschließen!
Top Service, jede Menge Ersatzteile und hervorragende Reparaturleistung für kleines Geld.
Gruß, Jens
Top Service, jede Menge Ersatzteile und hervorragende Reparaturleistung für kleines Geld.
Gruß, Jens
R4/1, CD3, P1, TV3, RC1, LS 150
R2, CD3, RC1, L200, 2xGS3
Regie 501, Regie 510, Regie 520, Regie 530, Regie 550, KH 500, CSV 250, CE 500
RA1 analog, PS 550, C301M, L8070HE
L620, L450, L46, L730, Output c/8
RCS9, L40
SK 61
T221, 2xABR21, SK25
R2, CD3, RC1, L200, 2xGS3
Regie 501, Regie 510, Regie 520, Regie 530, Regie 550, KH 500, CSV 250, CE 500
RA1 analog, PS 550, C301M, L8070HE
L620, L450, L46, L730, Output c/8
RCS9, L40
SK 61
T221, 2xABR21, SK25
AW 10 werkwechsel
hallo uhrenfachleute,
hab das gleiche problem wie rainer 2009. hab auch schon mit ihm telefoniert.
er hat es mit glück und beharrlichkeit hin bekommen, aber in vor lauter freude nicht dokumentiert .
auch hier 2 verschiedene werke wie bei rainer.
das helle werk läuft und ist in einem abgenutzten gehäuse,
das dunkle läuft nicht ist aber äusserlich OK.
1. wie bekommt man beim (defekten) schwarzen werk die batterie raus? der federbügel lässt sich nicht ganz auf die seite schwenken.
2. wie geht die krone ab und was muss man beachten? die krone steuert ja auch an und aus der uhr.
hab das gleiche problem wie rainer 2009. hab auch schon mit ihm telefoniert.
er hat es mit glück und beharrlichkeit hin bekommen, aber in vor lauter freude nicht dokumentiert .
auch hier 2 verschiedene werke wie bei rainer.
das helle werk läuft und ist in einem abgenutzten gehäuse,
das dunkle läuft nicht ist aber äusserlich OK.
1. wie bekommt man beim (defekten) schwarzen werk die batterie raus? der federbügel lässt sich nicht ganz auf die seite schwenken.
2. wie geht die krone ab und was muss man beachten? die krone steuert ja auch an und aus der uhr.
selbstgespräch...
hab mich in einem tollen uhrenforum beraten lassen.
Uhrenforum
jetzt die auflösung:
zu 1: batteriehalterschaube lösen, sie ist länger als man denkt!
zu 2: es gibt 2 Kronentypen. eine zum abziehen (schwarzes werk) und eine zum entsperren (graues werk)
entsperren: bei entnommener batterie und krone drinnen. beim pfeil mit nadel drücken.
es sind wohl keine Ronda-Werke sondern: zitat aus den Uhrenforum:
"In der linken Uhr(schwarz) ist ein ESA 561 und in der rechten Uhr ist ein PUW 300"
juhu meine uhrensammlung ist auf drei gewachsen bei nur zwei ärmen.
rechts unten die "resteuhr"
Uhrenforum
jetzt die auflösung:
zu 1: batteriehalterschaube lösen, sie ist länger als man denkt!
zu 2: es gibt 2 Kronentypen. eine zum abziehen (schwarzes werk) und eine zum entsperren (graues werk)
entsperren: bei entnommener batterie und krone drinnen. beim pfeil mit nadel drücken.
es sind wohl keine Ronda-Werke sondern: zitat aus den Uhrenforum:
"In der linken Uhr(schwarz) ist ein ESA 561 und in der rechten Uhr ist ein PUW 300"
juhu meine uhrensammlung ist auf drei gewachsen bei nur zwei ärmen.
rechts unten die "resteuhr"
- Rainer Hebermehl
- Lautsprecher-Profi
- Beiträge: 1230
- Registriert: 29.06.2009, 13:55
- Wohnort: Ronneburg
- Braunistiker
- Eroberer
- Beiträge: 77
- Registriert: 01.06.2010, 02:54
- Wohnort: Berlin
Uhrwerk
welches ersatzuhrwerk kann in die AW10 verbaut werden? Ich habe noch eine AW10 die nicht mehr funkt!
ersatzwerk
hier bekam ich die infos
Thema AW10 in Uhrenforum
da ist auch eine aussage über die qualität.
Zitat werner von uhrenforum:
"Beide Werke wurden im unteren Preissegment in Damenuhren verbaut" ... und für 130 DM verkauft!
bei austauschwerken weiss ich nur das war mir in dem obigen link erzählt wurde. es scheint verschiedenes zu passen.
allerdings muss das werk ja auch und den werkträger (grau bzw. schwarz) passen. die waren nicht gleich.
ich weiss auch nicht wie das zifferblatt auf dem werk befestigt ist.
aber das uhrenforum war blitzschnell. alle wichtigen infos an einem abend!! sehr empfehlenswert.
schau mal bei ebay bei "B-Ware": die unschöne AW10 kam aus Berlin (5EUR) die kaputte aus NRW (8EUR).
der rest war spekulativ und das glück des mutigen .
gruss, werner
Thema AW10 in Uhrenforum
da ist auch eine aussage über die qualität.
Zitat werner von uhrenforum:
"Beide Werke wurden im unteren Preissegment in Damenuhren verbaut" ... und für 130 DM verkauft!
bei austauschwerken weiss ich nur das war mir in dem obigen link erzählt wurde. es scheint verschiedenes zu passen.
allerdings muss das werk ja auch und den werkträger (grau bzw. schwarz) passen. die waren nicht gleich.
ich weiss auch nicht wie das zifferblatt auf dem werk befestigt ist.
aber das uhrenforum war blitzschnell. alle wichtigen infos an einem abend!! sehr empfehlenswert.
schau mal bei ebay bei "B-Ware": die unschöne AW10 kam aus Berlin (5EUR) die kaputte aus NRW (8EUR).
der rest war spekulativ und das glück des mutigen .
gruss, werner
batterie
hallo jochen,
verschiedene. 2 werke - 2 batterien.
ich kenn mich mit den grössen nicht aus. sind sie auf dem bild oden für dich erkennbar?
in dem schwarzen werk ist eine mit 361/362 beschriftete
gruss werner
verschiedene. 2 werke - 2 batterien.
ich kenn mich mit den grössen nicht aus. sind sie auf dem bild oden für dich erkennbar?
in dem schwarzen werk ist eine mit 361/362 beschriftete
gruss werner
Hallo Werner,
ich fürchte mehr Werke - mehr Batterien!
Hier http://www.hknebel.de/Uhren/Hersteller/Braun/braun.html sind noch 2 AW10 zu sehen (auch von innen - eine davon die WM Edition 1998 Frankreich), die anscheinend von Euren gezeigten Werken abweichen. Und beim Suchen bin ich auf folgende Batterien für die AW10 gestossen:
AW 10 Batt 361/362 d=8mm, h=2mm (auch AW 15)
AW 10 Batt 364 d=7mm, h=2mm (auch AW 12)
AW 10 Batt 377 d=7mm, h=3mm
die AW20 anscheinend nur:
Batt 371 d=9,5mm, h=2,1mm (auch AW 21, 22, 24, 30, 50)
Jochen
ich fürchte mehr Werke - mehr Batterien!
Hier http://www.hknebel.de/Uhren/Hersteller/Braun/braun.html sind noch 2 AW10 zu sehen (auch von innen - eine davon die WM Edition 1998 Frankreich), die anscheinend von Euren gezeigten Werken abweichen. Und beim Suchen bin ich auf folgende Batterien für die AW10 gestossen:
AW 10 Batt 361/362 d=8mm, h=2mm (auch AW 15)
AW 10 Batt 364 d=7mm, h=2mm (auch AW 12)
AW 10 Batt 377 d=7mm, h=3mm
die AW20 anscheinend nur:
Batt 371 d=9,5mm, h=2,1mm (auch AW 21, 22, 24, 30, 50)
Jochen
Es war gut und reichlich - es hätte besser und mehr sein können!
Braun HiFi - Rasierer - Küchenmaschinen - Föns - Uhren
Braun HiFi - Rasierer - Küchenmaschinen - Föns - Uhren
uhrwerk PUW 300
das werk PUW 300 stammte wohl aus pforzheim
PUW - Pforzheimer Uhren-Rohwerke
das hab ich oben verwechselt! das ist das graue PUW das gut funktioniert!
das ESA 561.001 -101 (schwarzer werkträger) ist bei mir das defekte.
übrigens genau die gleichen werke wie damals bei rainer hebermehl.
PUW - Pforzheimer Uhren-Rohwerke
das hab ich oben verwechselt! das ist das graue PUW das gut funktioniert!
das ESA 561.001 -101 (schwarzer werkträger) ist bei mir das defekte.
übrigens genau die gleichen werke wie damals bei rainer hebermehl.
Nach der ausführlichen Diskussion hier habe ich mir meine 2 AW 10 auch mal zum Wiederbeleben aufgemacht.
Habe in beiden das "schwarze" Werk:
Aufgefallen ist mir, dass die Plastikumgebung der Kupferspule einmal schwarz und einmal grün ist. Beide haben eine 362er Batterie. Auf der Innenseite der Deckel sind unterschiedliche Nummern: 216 gedruckt bzw. 326 eingestanzt. Weiß jemand, was die zu bedeuten haben?
Ich werde wohl mal gründlich säubern und neue Armbänder und Batterien spendieren, dann sind sie wieder tragbar. Schade, dass anscheinend die "Abnutzungserscheinungen" bei den AW 10 so gravierend sind, bei meinen AW 20 hab ich keine optischen Probleme.
Jochen
Habe in beiden das "schwarze" Werk:
Aufgefallen ist mir, dass die Plastikumgebung der Kupferspule einmal schwarz und einmal grün ist. Beide haben eine 362er Batterie. Auf der Innenseite der Deckel sind unterschiedliche Nummern: 216 gedruckt bzw. 326 eingestanzt. Weiß jemand, was die zu bedeuten haben?
Ich werde wohl mal gründlich säubern und neue Armbänder und Batterien spendieren, dann sind sie wieder tragbar. Schade, dass anscheinend die "Abnutzungserscheinungen" bei den AW 10 so gravierend sind, bei meinen AW 20 hab ich keine optischen Probleme.
Jochen
Es war gut und reichlich - es hätte besser und mehr sein können!
Braun HiFi - Rasierer - Küchenmaschinen - Föns - Uhren
Braun HiFi - Rasierer - Küchenmaschinen - Föns - Uhren
probleme mit der AW 10
moin forumianer,
habe heute bei einigen meiner Braun AW die batterien erneuert.
nicht lachen- ist auch kein verspäteter aprilscherz !! :

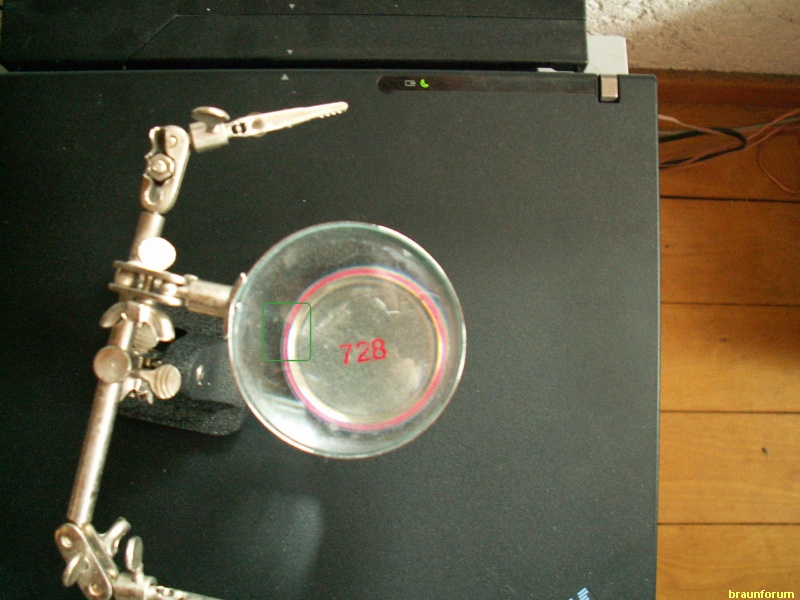

ich bekomme bei einer AW10 ( 4789 ) den uhrenboden nicht mehr fest !!
nehme ich den roten kunstoffring auf, geht es nicht, ohne ring schon überhaupt nicht... i
das kann doch nicht sein ? hatte schon jemand so ein problem ?
gruss aus der pfalz
oliver
habe heute bei einigen meiner Braun AW die batterien erneuert.
nicht lachen- ist auch kein verspäteter aprilscherz !! :
ich bekomme bei einer AW10 ( 4789 ) den uhrenboden nicht mehr fest !!
nehme ich den roten kunstoffring auf, geht es nicht, ohne ring schon überhaupt nicht... i
das kann doch nicht sein ? hatte schon jemand so ein problem ?
gruss aus der pfalz
oliver
BRAUN Hifi, nur das Beste für meine Ohren !
@ oliver,

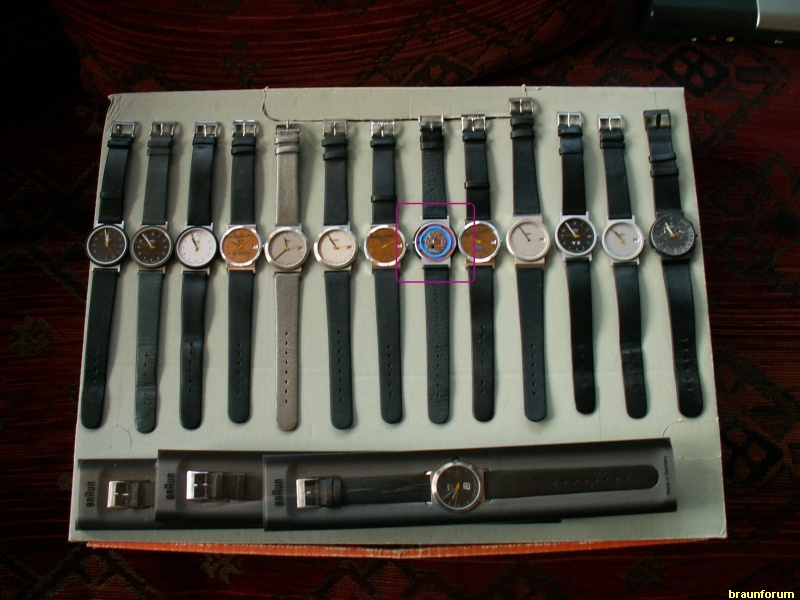

sicher kennst du meine sammlung der 'wahren' braun aw's und dw's, von der ich bisher annahm, sie sei komplett. nun sehe ich auf deinem foto allerdings drei exemplare mit einem braunen zifferblatt, für mich eine neuheit. oder handelt es sich lediglich um drei der spiegelblanken aw21, in denen sich ein eichenstilmöbel, dein solariumsgebräunter schädel, ein knuspriger speckpfannekuchen o. ä. spiegelt?
gruß
herbert
sicher kennst du meine sammlung der 'wahren' braun aw's und dw's, von der ich bisher annahm, sie sei komplett. nun sehe ich auf deinem foto allerdings drei exemplare mit einem braunen zifferblatt, für mich eine neuheit. oder handelt es sich lediglich um drei der spiegelblanken aw21, in denen sich ein eichenstilmöbel, dein solariumsgebräunter schädel, ein knuspriger speckpfannekuchen o. ä. spiegelt?
gruß
herbert
a2-af1-c4-cc4-cd5/2-dd4-gs3-lsv-ltv-m15-p4-pa4-rc1-rm7-rr1-st4²-sw2-tv3-vc4-vd4
atelier1-exporter-kh500-kh1000-l1-pc3-ps500-rt20-sk2-sk25-sk5-t1000cd-t22-t520-td1000-tg1000-tg1020-tgf3
atelier1-exporter-kh500-kh1000-l1-pc3-ps500-rt20-sk2-sk25-sk5-t1000cd-t22-t520-td1000-tg1000-tg1020-tgf3
moin herbert,
für dich mache ich doch fast alles !!
bilder mit und ohne blitz sind nicht so toll, also mal ein scan :::
alle drei haben verschieden motive, sind alle 3804
meinen deckel habe ich noch nicht auf der AW10- ich denke ich brauche einen
neuen kunsoffring....
gruss aus der pfalz
oliver
für dich mache ich doch fast alles !!
bilder mit und ohne blitz sind nicht so toll, also mal ein scan :::
alle drei haben verschieden motive, sind alle 3804
meinen deckel habe ich noch nicht auf der AW10- ich denke ich brauche einen
neuen kunsoffring....
gruss aus der pfalz
oliver
BRAUN Hifi, nur das Beste für meine Ohren !
Hallo Oliver,
mal vorausgesetzt, alle Teile sind in Ordnung, d. h. nicht verbogen, verzogen oder beschädigt: Deckel zum Aufpressen können auch mal schwer draufgehen, Uhrmacher haben dazu eine Preßwerkzeug, damit bekommt man die Deckel, die nicht mit Daumendruck einrasten, wieder drauf!
Also, geh´damit am besten zu einem Uhrmacher, der kann ebenfalls feststellen, ob der blaue Ring beschädigt ist!
Viele Grüße
Thomas
mal vorausgesetzt, alle Teile sind in Ordnung, d. h. nicht verbogen, verzogen oder beschädigt: Deckel zum Aufpressen können auch mal schwer draufgehen, Uhrmacher haben dazu eine Preßwerkzeug, damit bekommt man die Deckel, die nicht mit Daumendruck einrasten, wieder drauf!
Also, geh´damit am besten zu einem Uhrmacher, der kann ebenfalls feststellen, ob der blaue Ring beschädigt ist!
Viele Grüße
Thomas
Suche: Innendekoration (Stiftablage etc.) für VITSOE Rollcontainer Korpusprogramm 710 und die Aluschalen für Vitsoe Schreibtische bzw. Doppeltablare. Eventuell auch Tausch gegen diese schrägen Alu-Blattabteiler in den Schubladen.
moin thomas,
so wie es ausieht ist der kunstoffring gestaucht und muss ersetzt werden.
was mich nur wundert , da ich bei meinen uhren noch nie probleme mit
dem batteriewechsel hatte...
aber es gibt immer ein erstes mal !
werde mal beim uhrmacher einen neuen kunstoffring für die aw besorgen.
pfalzinterne grüsse
oliver
so wie es ausieht ist der kunstoffring gestaucht und muss ersetzt werden.
was mich nur wundert , da ich bei meinen uhren noch nie probleme mit
dem batteriewechsel hatte...
aber es gibt immer ein erstes mal !
werde mal beim uhrmacher einen neuen kunstoffring für die aw besorgen.
pfalzinterne grüsse
oliver
BRAUN Hifi, nur das Beste für meine Ohren !
Moin Oliver,
das wundert mich auch, dass Du bislang keine Probleme bei der Montage der Böden hattest, denn normalerweise sollte ein gedrückter Boden schon sehr stramm sitzen.
Die Böden sind so geformt, dass sie eine gewisse Vorspannung haben, deswegen klappt das Aufdrücken mit dem Daumen meistens nicht.
Ich habe mir vor einiger Zeit eine Presse zugelegt, wie sie von Thomas erwähnt wurde.
Die gibt es z.B. hier.
Damit klappt es. Allerdings muss man peinlich genau darauf achten die richtigen Einsätze zu verwenden und die Uhr nicht zu verkanten. Sonst besteht die Gefahr das Glas zu zerdrücken.
Für den gelegentlichen Batteriewechsel lohnt sich das m.E. aber nicht, weil viele Uhrmacher so etwas für kleines Geld erledigen.
Viele Grüße
Thomas
das wundert mich auch, dass Du bislang keine Probleme bei der Montage der Böden hattest, denn normalerweise sollte ein gedrückter Boden schon sehr stramm sitzen.
Die Böden sind so geformt, dass sie eine gewisse Vorspannung haben, deswegen klappt das Aufdrücken mit dem Daumen meistens nicht.
Ich habe mir vor einiger Zeit eine Presse zugelegt, wie sie von Thomas erwähnt wurde.
Die gibt es z.B. hier.
Damit klappt es. Allerdings muss man peinlich genau darauf achten die richtigen Einsätze zu verwenden und die Uhr nicht zu verkanten. Sonst besteht die Gefahr das Glas zu zerdrücken.
Für den gelegentlichen Batteriewechsel lohnt sich das m.E. aber nicht, weil viele Uhrmacher so etwas für kleines Geld erledigen.
Viele Grüße
Thomas
moin thomas,
ich denke mal, dass ich bisher bei allen meinen aw die batterien erneuert habe.
manche sogar schon mehrmals.
diese presse ist ja wirklich toll und wird auch angeschafft, so teuer ist sie ja nicht.
bisher habe ich alle deckel wieder mit kräftiger manpower zubekommen.
habe den kunstoffring nochmals genauer untersucht- er ist defekt:
also besten dank für den tip
gruss aus der pfalz
oliver
ich denke mal, dass ich bisher bei allen meinen aw die batterien erneuert habe.
manche sogar schon mehrmals.
diese presse ist ja wirklich toll und wird auch angeschafft, so teuer ist sie ja nicht.
bisher habe ich alle deckel wieder mit kräftiger manpower zubekommen.
habe den kunstoffring nochmals genauer untersucht- er ist defekt:
also besten dank für den tip
gruss aus der pfalz
oliver
BRAUN Hifi, nur das Beste für meine Ohren !
Hallo,
solch eine Presse habe ich auch, traue mich aber nicht mehr diese zu verwenden, da vor Jahren eine der Kunststoffaufnahmen beim Drücken zerbrach und der Metallstempel bis auf das Uhrglas durchging, was Scherben verursachte. Meine Presse war zwei, drei Jahre alt, das Plastik hätte nicht ermüdet sein dürfen, allerdings war sie nicht allzu teuer gewesen. Schätze, da sollte man sich, wenn, ein Qualitätsprodukt anschaffen! Ich gehe seither lieber zum Uhrmacher.
Einen schönen Pfingstmontag
Thomas
solch eine Presse habe ich auch, traue mich aber nicht mehr diese zu verwenden, da vor Jahren eine der Kunststoffaufnahmen beim Drücken zerbrach und der Metallstempel bis auf das Uhrglas durchging, was Scherben verursachte. Meine Presse war zwei, drei Jahre alt, das Plastik hätte nicht ermüdet sein dürfen, allerdings war sie nicht allzu teuer gewesen. Schätze, da sollte man sich, wenn, ein Qualitätsprodukt anschaffen! Ich gehe seither lieber zum Uhrmacher.
Einen schönen Pfingstmontag
Thomas
Suche: Innendekoration (Stiftablage etc.) für VITSOE Rollcontainer Korpusprogramm 710 und die Aluschalen für Vitsoe Schreibtische bzw. Doppeltablare. Eventuell auch Tausch gegen diese schrägen Alu-Blattabteiler in den Schubladen.
Moin,
nun hat auch meine erste AW10 nach knapp 24 Jahren den Geist aufgegeben.
Das kann ich natürlich nicht so hinnehmen, daher musste ein Ersatzwerk her: Das Ronda 763
Passt zumindest als Ersatz für das PUW300, denke aber auch für das "schwarze" ESA. Bis auf die "etwas" frickelige Zeigermontage war der Austausch aber sehr schnell erledigt...
Gruß
Andreas
nun hat auch meine erste AW10 nach knapp 24 Jahren den Geist aufgegeben.
Das kann ich natürlich nicht so hinnehmen, daher musste ein Ersatzwerk her: Das Ronda 763
Passt zumindest als Ersatz für das PUW300, denke aber auch für das "schwarze" ESA. Bis auf die "etwas" frickelige Zeigermontage war der Austausch aber sehr schnell erledigt...
Gruß
Andreas
