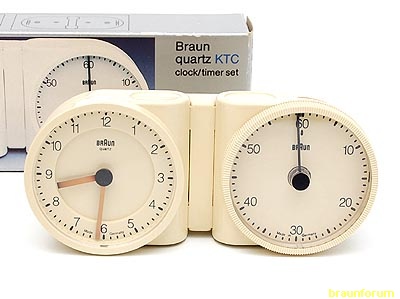

Braun Quartz KTC

[Jensel]

Hallo zusammen,

ich benötige mal etwas Hilfe bezüglich der Braun Quartz KTC.



Ich habe eine ergattern können, die sich im Moment auf dem Postweg zu mir befindet. Dort ist zwar der Kurzzeitmesser funktionstüchtig, die Uhr aber defekt - daher würde ich, wenn möglich, das Uhrwerk austauschen, da ich hoffe, ein baugleiches in einem meiner zahlreichen Wecker anzutreffen.
Hat jemand zufällig Unterlagen und/oder Explosionszeichnung, etc. zu diesem Stück, bzw. weiß, welches Uhrwerk dort hinein gehört, oder ob sich dieses problemlos austauschen lässt?

Dank und Gruß,
Jens

[jsbo]

Hallo jens

das Uhrwerk ist auch in die Wanduhr 4861 (u.a. ABK30)-Serie verbaut.

An das Uhrwerk kommst Du einfach.
RÜckseitig 2 Schrauebn lösen, schwarzen
Zeitknopf(schwarz) abziehen.
Vorderseite: Glas ist nicht abzuziehen,
Glas mit Rahmen muß abgezogen werden:
hier am Rahmen mit einem sehr kleinen Schraubenzieher
vorsichtig in die "Fuge" drücken und Schraubenzieher leicht drehen;
weiter fortsetzen, dann laäßt sich der Rahmen mit Glas abziehen.
Merk dir die 12 Uhr Stellung für den Rückbau.
Besonderheit beim KTC-Uhrwerk:
der Zeitknopf ist bei diesem Uhrwerk versetzt angebracht und aus
diesem Grund mit einem Zanrad (schwarz) verbunden; dieses muß
für das neue Uhrwerk übernommen werden !

Gruß

Jürgen

[Jensel]

Hallo Jürgen,

zerlegen konnte ich die Uhr ohne Probleme - allerdings fällt es mir schwer zu glauben, das in der im Vergelich riesigen ABK30 das gleiche Uhrwerk verbaut sein soll.
Aber gut...
Dann muss ich wohl Ausschau halten.

Dank und Gruß,
Jens

[jsbo]

hallo jens,

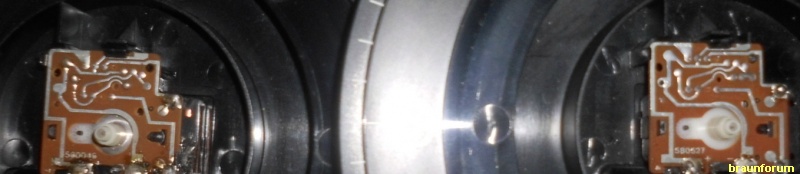

hier mal fotos von 4861er -Wanduhren Uhrwerke
mit den leiterplatten( Nr. 580046 bzw. 580527).
Die sind auch in der KTC verbaut.


Gruß
Jürgen S.

[Jensel]

Hallo Jürgen,

besten Dank für Deine Hilfe... also wenn jemand solch ein Uhrwerk oder eine Uhr übrig hat, bitte melden - ansonsten bleibt wohl nur ebay...

Gruß,
Jens
