Hallo zusammen,
hier Beschreibung eines Braun Schaltpult SP 1
Es handelt sich dabei um einen Baustein der Vorführanlage für Händler, der selten ist.
Technische Beschreibung:
Schaltpult für Vorführräume bei Händlern zur Demonstration und Hörvergleich:
8 Plattenspieler-/Phono-Eingänge (DIN 5-polig 180°)
8 Verstärker-/sonstige Eingänge (DIN 5-polig 180°)
8 Verstärker-Ausgänge: 8 x links, 8 x rechts
8 Lautsprecherboxen-Anschüsse: 8 x links, 8 x rechts

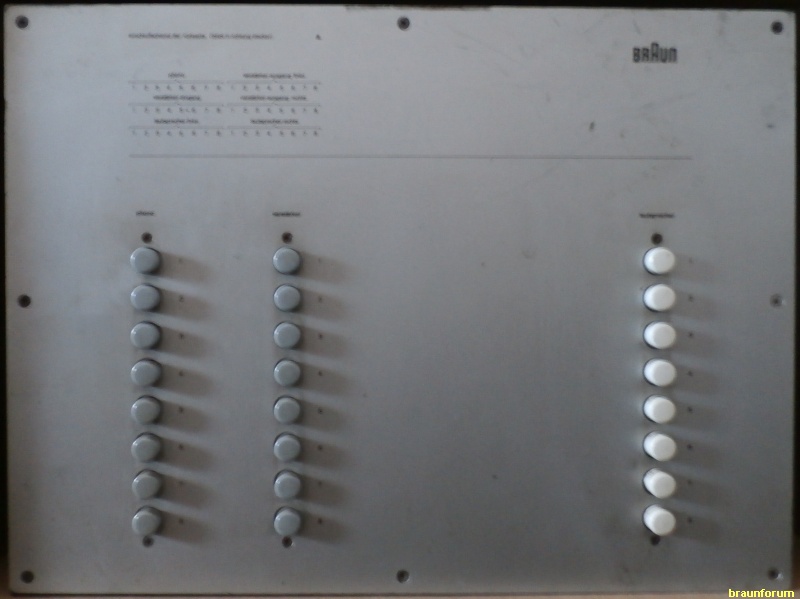

Die Steuerung/Zuordnung der 48 Buchsen auf der Rückseite erfolgt mechanisch über drei mal 8 Drucktasten auf der Oberseite.
Schaltpult - Switch Box SP 1
Quellen:
http://www.braun-hifi-forum.de/viewtopi ... hlight=sp1
http://www.radiomuseum.org/r/braun_scha ... x_sp1.html
