CEV 520 / regie 520

[Norbert]

CEV 520 (regie 520)

Art: Steuergerät (Empfänger/Vorverstärker/Endstufen)
UKW-Empfindlichkeit: 0,8 µV
Verstärker-Ausgangsleistung: 2x 50 W Dauerton - 2x 70 W maximal
Farbe: Schwarz und alufarben (Front) - Gehäuse Kräusellack anthrazit
Herstellungszeitraum: 1974-1976
Verkaufspreis: DM 1.560,-

Bemerkungen: Beim CEV 520 handelt es sich um den Nachfolger des erfolgreichen CEV 510. Die Leistungsdaten sind mit seinem Vorgänger identisch, der Innenaufbau nahezu. Als Facelift erhielt das Gerät schwarze und mehrfarbige Tasten, die Bedienungsknöpfe sind ausschließlich schwarz. Technisch bekam der CEV 520 nun zwei Kopfhörerausgänge, die Schaltung der 24 Volt-Stabilisierung im Netzteil wurde überarbeitet. So erfolgte kein Abdriften des FM-Oszillators mehr - die automatische Scharfabstimmung (AFC) braucht quasi nicht mehr eingesetzt zu werden. Der CEV 520 besitzt eine Auftrennung zwischen Vor- und Endstufen mit Brückenstecker, ebenfalls eine Buchse zur direkten Ansteuerung (und Ein-/Ausschaltung) von zwei aktiven Braun LV-Lautsprechereinheiten (wie z.B. die LV 720). Beim Reserve-Eingang sind die Pins 1 und 4 belegt, um mit einem zweiten Tonbandgerät Aufnahmen zu machen.

Beliebte Fehler:

- siehe CEV 510

[derlange]

Ein gemeinsamer Betrieb von TG 1000 an band und TGC 450 an reserve macht bei diesem Gerät wenig Freude, da der Eingangswiderstand des TGC-Eingangs so gering ist, daß man, sobald dieses an reserve angeschlossen ist, am TG 1000 sehr weit aussteuern muß.

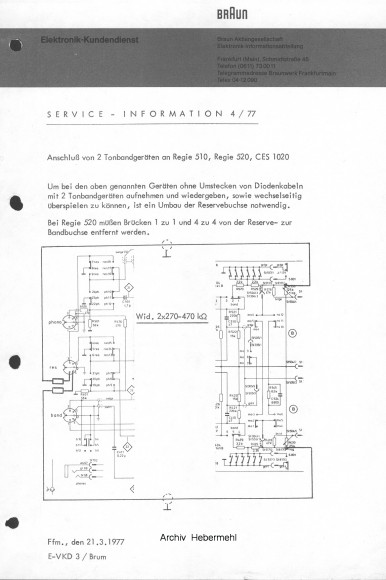

Daher empfiehlt sich der Umbau der reserve-Buchse gem. Service-Information (die in gleicher Weise für CEV 510 und CES 1020 gilt). Dieser Umbau hat zudem den Vorteil, auch von band auf reserve überspielen zu können.

Eine weitere Verbesserung gegenüber dem Vorgänger ist der Umstand, daß bei Betätigung der Taste Band die anderen Eingänge kurzgeschlossen werden. Dadurch wird vermieden, daß bei Bandwiedergabe und gedrückter UKW-Taste in den Pausen das Radio leise zu hören ist.

[werner]

einer der letzten

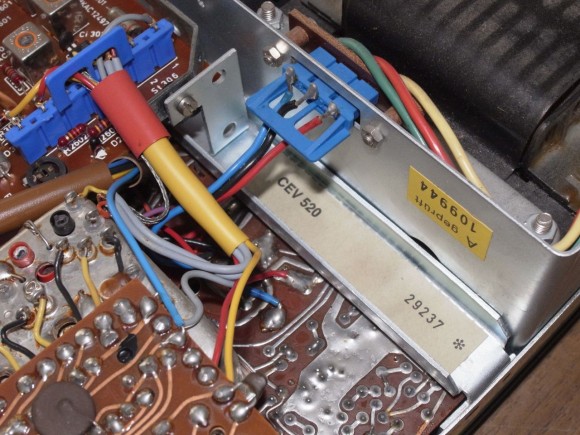

mein neuster zugang. sieht innen aus wie neu. der LMK-drehko läuft noch schwer. Ballistol soll wunder bewirken.
die taxliste sagt 19.000 stück. rainer hebermehl weiss es genauer: stückzahl 19.310

kennt jemand die Serviceinformationen die derlange im oberen beitrag von 10 jahren erwähnt hat?

[Rainer Hebermehl]

Gruß
Rainer
