LV 720

• Modell LV 720
• Aktiver 3-Wege-Studiolautsprecher - akustisch geschlossenes Prinzip
• Farbe Schwarz/Nußbaum/Weiß - gewölbtes Alu-Lochblech durch Klettbänder gehalten
• Nettovolumen 12 l, Gewicht 18 kg
• Abmessungen 310 x 550 x 240 mm (B x H x T)
• Baujahr 1973
• Listenpreis einzeln DM 1200,-

Bemerkungen: Die LV 720 ist eine hochwertige, aktive HiFi-Lautsprecherkombination mit breiter Abstrahlcharakteristik und großen Leistungsreserven. Ihre Lautsprecher-Bestückung entspricht in etwa der passiven Box L 710/1, alle Chassis sind weitgehend gegen Überlastung geschützt. Die Dauerleistungen der drei einzelnen Kanäle betragen: Hochton: 20 W, Mittelton: 20 W, Tiefton 60 W. Entzerrer zur Anpassung an den Aufstellungsort für Höhen und Tiefen sind vorhanden, sowie eine Pegelanpassung. Die LV 720 eignet sich für den Stand- oder Regalbetrieb. Zum Standbetrieb gibt es die passenden Füße LF 700.

Zur Ansteuerung empfahl Braun damals die Steuerverstärker CES 1020 oder CSQ 1020. Sehr gut dazu geeignet ist auch das Steuergerät CEV 520 (regie 520).

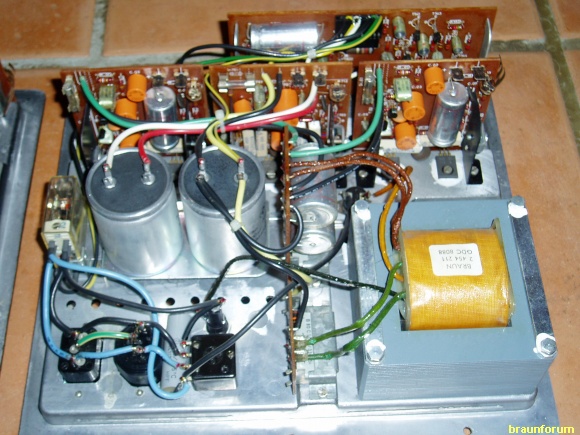

Innenansicht des Verstärkerchassis mit Netzteil, aktiver Frequenzweiche und den Endstufen, Originalzustand:



Bekannte Fehler:

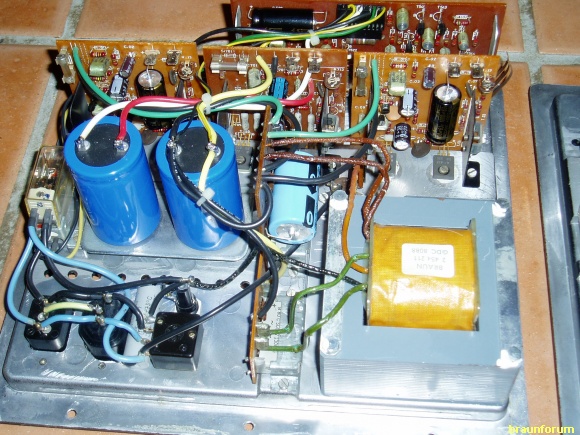

Beim Kauf der LV 720 ist ratsam, sämtliche Elkos auf dem Verstärkerchassis zu erneuern, um wieder die volle Leistung zu gewähren:

[raimund54]

Hallo Norbert,

kleine Korrekturen zur LV 720:

- der Listenpreis war 1200,- DM. Nach Wegfall der Preisbindung ging der Strassenpreis allerdings runter.

- CEQ 1020 muß CSQ 1020 heissen.

- Man konnte auch andere Geräte wie audio 400, AC 701 usw. zur Ansteuerung der Aktivboxen verwenden. Sie waren dafür bereits eingerichtet. Für weitere Geräte wie CSV 300, CSV 510 etc. gab es von Braun Umbauanleitungen zur Ansteuerung der LVs.

Gruß,

Raimund


PS: ich habe an einem meiner TG 1000 die Kopfhörerbuchse so umgerüstet, daß mit Adapterkabel die LVs direkt angesteuert und eingeschaltet werden können.

[Norbert]

Hallo Raimund,

danke für die Hinweise und Ergänzungen. Manche Tage sollte man lieber die Finger von der Tastatur lassen

Gruß, Norbert

[Rudolf]

Ich habe der LV 720 in einem anderen Forum ein eigenes Thema gewidmet und erlaube mir daher eine Verlinkung:

Aktives Vintage: Braun LV 720

Viele Grüße
Rudolf

[thermos]

Beim Kauf der LV 720 ist ratsam, sämtliche Elkos auf dem Verstärkerchassis zu erneuern, um wieder die volle Leistung zu gewähren:

Dear Norbert,

Do you have a list of which types you have purchased and where?

Maybe it would useful to post such information for people like me that would like to follow your example?

I need to replace the elkos because one of them is really leaking. The speaker rumbles somewhat and after about 30 seconds the bass part will switch off.

I can solder well and in the past I have successfully revised some Philips MFB speakers thanks to the possiblity to purchase a ready made Elko package.

But for my Braun I don't know where to start. It seems there is not even a clear original schematic or service manual online.

My apologies for writing in English. Replies in German I can understand.

Gruss, Stef

[raimund54]

Hi Stef,

here is a list with all capacitors of the LV 720:

LV 720 Elkos

Netzteil/power supply
4700/70 V 1
2500/40 V 2
1000/70 V 1

Hoch/high
100/40 V 2
22/ 35 V 1
1000/40 V 1

Mittel /midrange
100/40 V 2
22/ 35 V 1
1000/40 V 1

Tief/woofer
220/40 V 1
100/40 V 1
22/40 V
4700/70 V


Eingangsverstärker + Frequenzweichen/
22µ/35 V 3
100µ/40 V 5
220µ/40 V 1
1000µ/40 V 2
1000µ/70 V 1
2500µ/40 V 2
4700µ/70 V 2

You shpuld be able to buy all capacitors by Reichelt.

regards,

Raimund

[thermos]

Hi Stef,

here is a list with all capacitors of the LV 720

Dear Raimund,

Thank you for the lighting fast answer and the Reichelt - tip

You have posted the theoretical values, not the actual shopping list of your replacement capacitors, am I correct?

I notice the values at Reichelt don't always match the theoretically listed LV 720 values.

For example , I take the closest possible values and I have to add 30 V:

Eingangsverstärker + Frequenzweichen/

Listed -------------> Purchased
2x 4700µ/70 V -> 2 x Becher-Elko, 4.700µF/100Volt





What is the added value of so called audio-grade capacitors? http://www.hificollective.co.uk/compone ... itors.html" onclick="window.open(this.href);return false;

Is it worth investing in those for the old type of amplifiers in the LV 720?



Have a good day all,


Stef

[raimund54]

Hi Stef,

the voltage of the capacitors can be higher of course. For some of those the capacity could be higher too.

I am not sure whether those audio-grade capacitors give you an added value in the power amplifiers. For sensitive low voltage preamplifiers they would make sense. But I am not the specialist in capacitors, maybe someone else can answer your question better than I do.

Regards,

Raimund
