Service Manual gesucht EspressoCappucinoPro Type 3063

[Grün]

Hallo,

in der Bucht habe ich eine ältere Espressomaschine ersteigert (E300), die nach einem ziemlich pfiffigen System arbeitet. Leider pumpt mein Exemplar nicht
Die Maschine war sehr günstig und sieht noch top aus, so dass ich mich entschieden habe, sie zu behalten und zu reparieren.
Weiß jemand, wo man ein Service Manual herbekommt, bzw. hat bereits diesbezüglich Erfahrungen gesammelt?
Meine Vermutung ist, dass der Drehschalter an der linken Seite nicht in Ordnung ist.
Die Gebrauchsanleitung ist vorhanden, ich brauche die Version für den Techniker

Vorab vielen Dank für Eure Hilfe und beste Grüße
Bodo

[Grün]

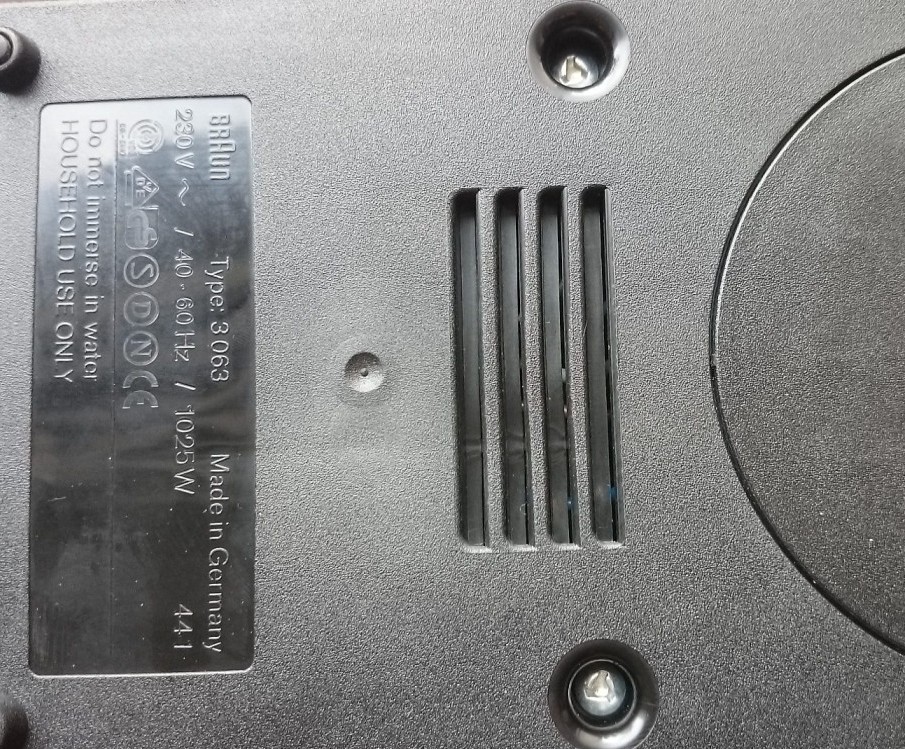

gerade wollte ich das Teil aufschrauben und scheitere im ersten Anlauf an ungewöhnlichen Schrauben (s. Bild). Kennt jemand diese Schrauben von anderen Braun Geräten, bzw hat jemand eine Idee, wie man die aufbekommt?

Vielen Dank für Infos und Grüße
Bodo

[wickerge]

Hallo Bodo,
die Schrauben sind nicht Braunspezifisch, sondern sollen allgemein bei Geräten mit Netzanschluß verhindern, dass diese von nicht-fachkundigen Personen geöffnet werden. Passende Bits gibt es im einschlägigen Elektronik-Handel.

Herzliche Grüße
Gerhard

[Grün]

Danke für den Tipp, Gerhard!
Habe mir jetzt bei Conrad das entsprechende Bit-Set bestellt. Das ist dann doch entspannter als aufbohren

[gstae]

hallo bodo,

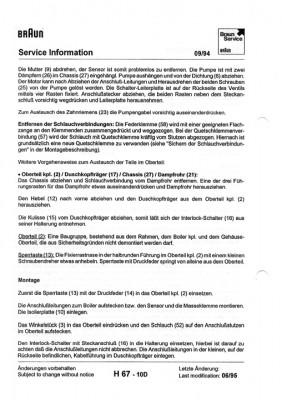

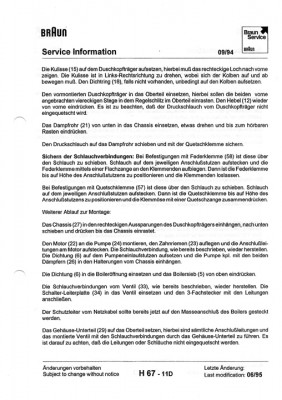

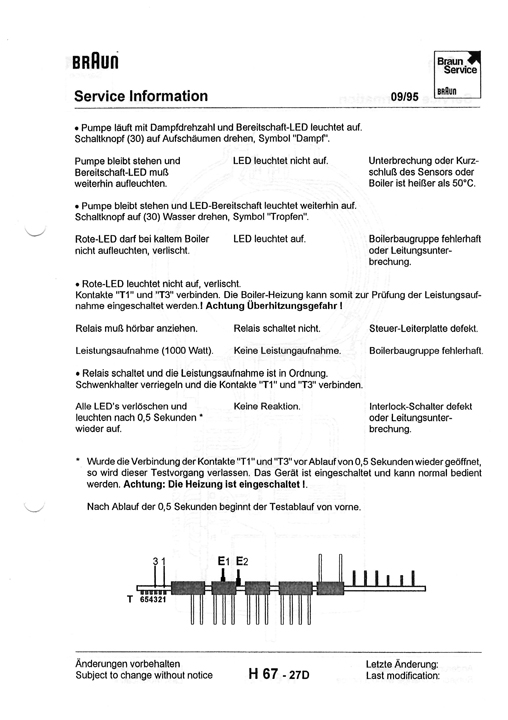

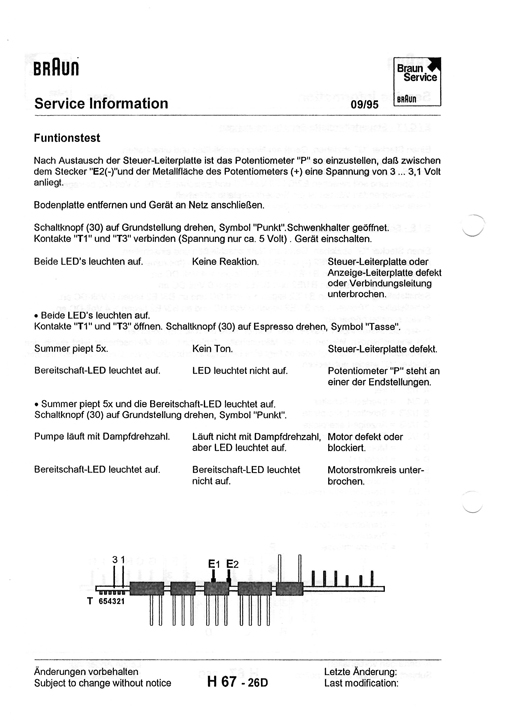

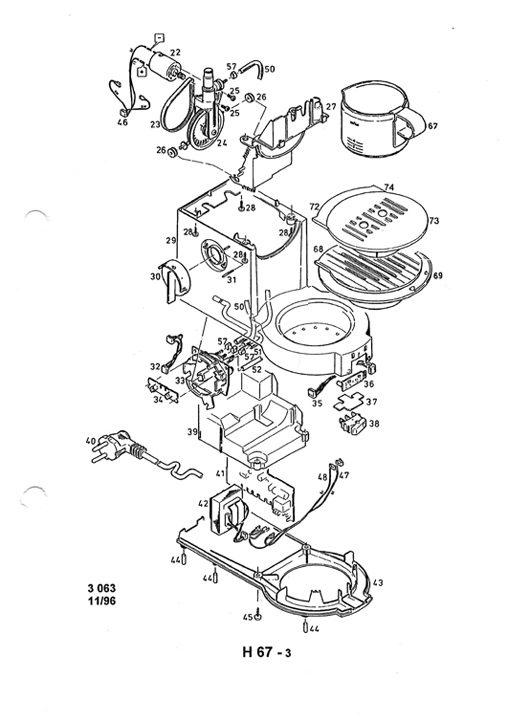

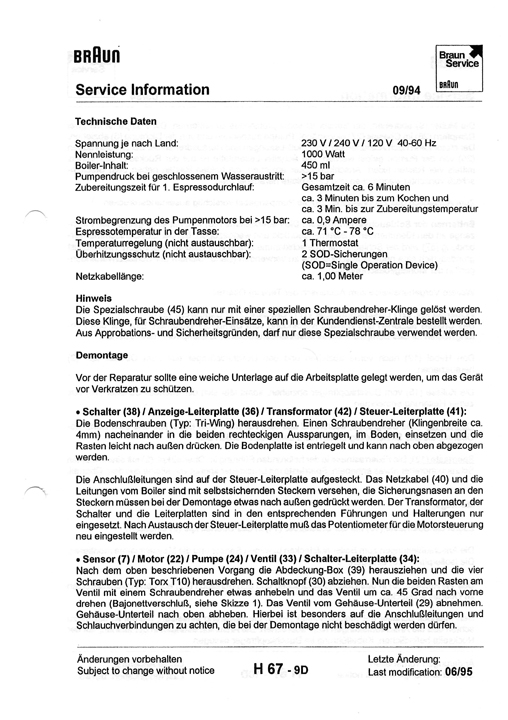

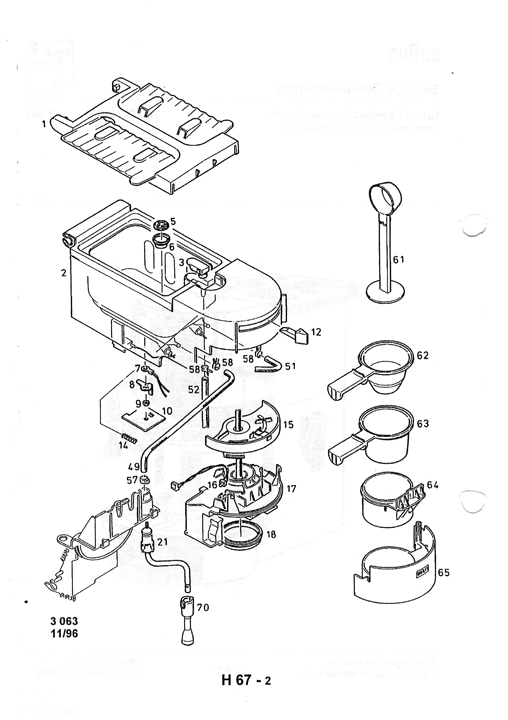

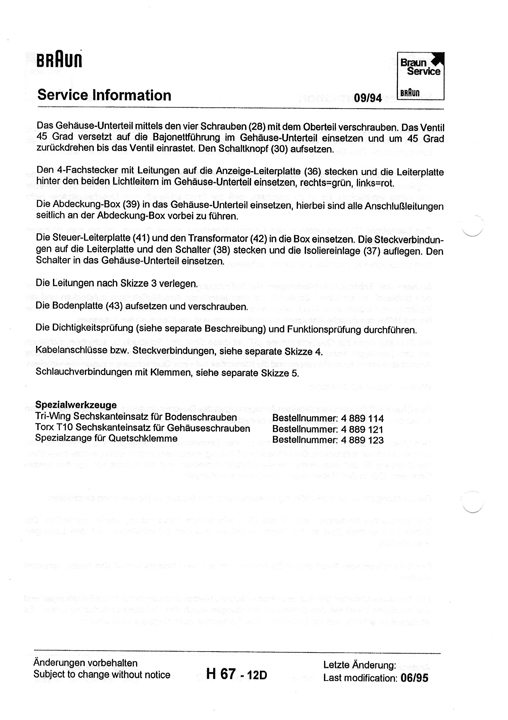

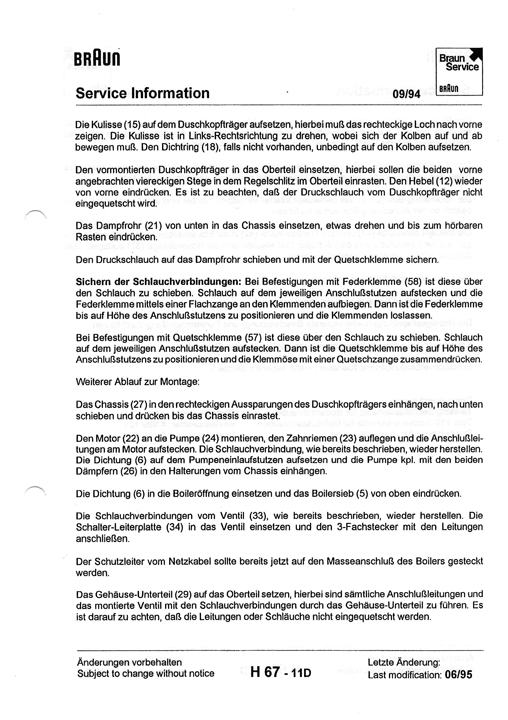

hier eine auszug aus der srvice dokumentation.
vielleicht kommst du damit zurecht.
grüsse
günter

[Grün]

das sieht ja großartig aus! Vielen Dank Günter!!

Sobald die Tri-Wing-Bits von Conrad da sind, werde ich das Teil aufschrauben.

Grüße
Bodo

[Grün]

Liebe Forum-Experten!

Nach Günters Service Information habe ich die Maschine nun erfolgreich zerlegt.
Fehler gefunden: Die Drehachse des Ventils, auf dem der Schaltknopf sitzt, war gebrochen.

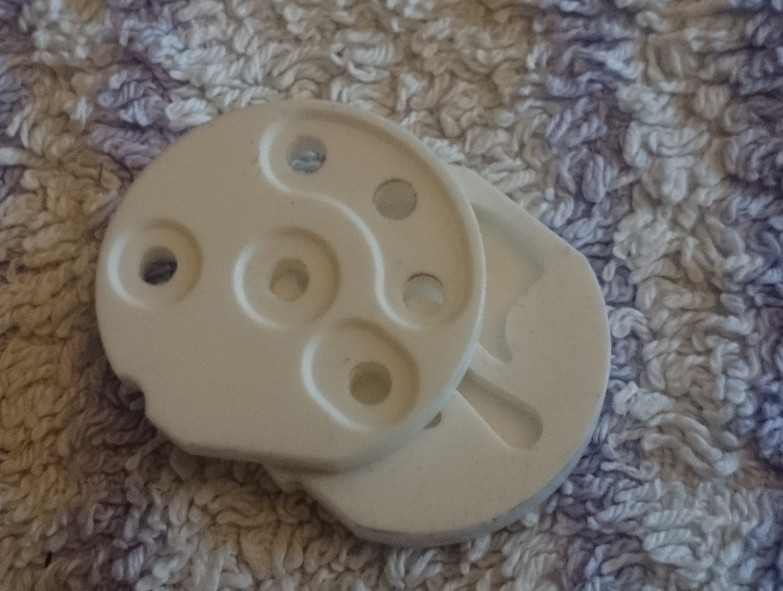

Beim Zerlegen des Ventils stelle ich fest, dass die unterschiedlichen Schaltpositionen durch 2 aufeinanderliegende Keramikscheiben geschaltet werden, die sich aufeinander drehen (s. Bild).

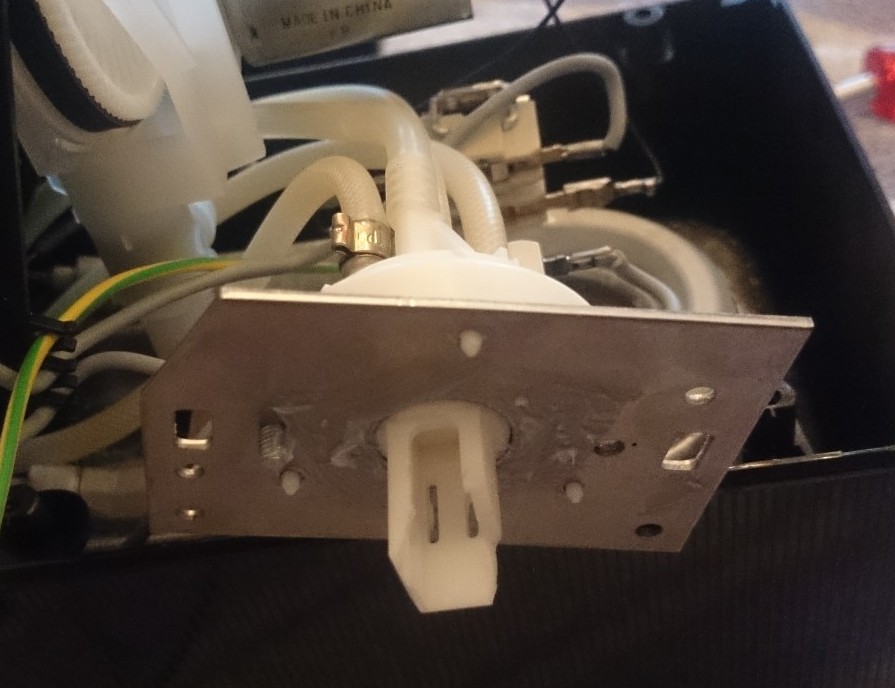

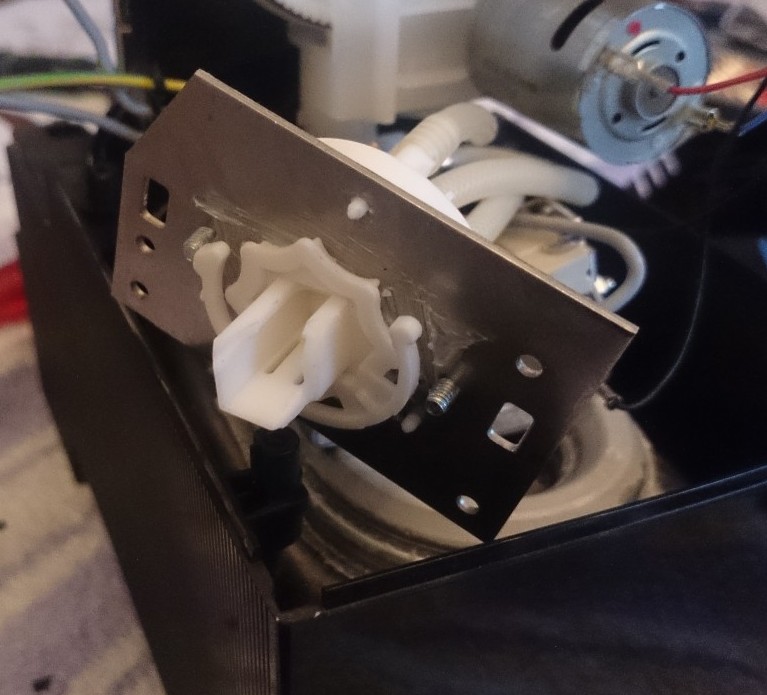

Die Maschine ist fast nie benutzt worden und stand wohl viele Jahre herum. Meine Theorie ist, dass dadurch die Keramikscheiben so miteinander verbacken sind, dass sie sich nicht mehr aufeinander drehen lassen. Dreht man dann zu stark am Schaltknopf, bricht die Achse (s. Bilder).
Ich habe also das Ventil gereinigt, den Innenraum entfettet und getrocknet. Nach dem Zusammenbau sitzen die Keramikscheiben allerdings wieder so fest aufeinander, dass sie sich nicht mehr gegeneinander drehen, auch bei hohem Kraftaufwand.

Weiß jemand eine Lösung? - Müssen die Keramikscheiben geschmiert werden?
Ich bin am Ende meines Lateins .. Und freue mich sehr, wenn einer von Euch einen Tipp für mich hat.

Grüße, Bodo

[abig]

moin Bodo,

in Kartuschen der modernen Armaturen sind auch Keramikscheiben verbaut.
Diese sind mit Armaturenfett dauerhaft geschmiert und somit gedichtet.
Da kann dir eigentlich jeder Installateur und Heizungsbauer günstig helfen.
Viele Grüsse
Oliver

[Grün]

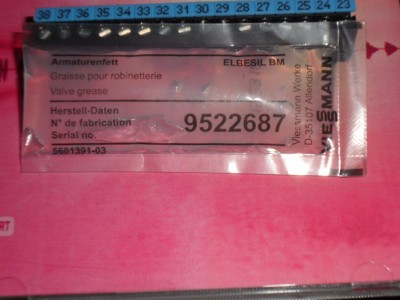

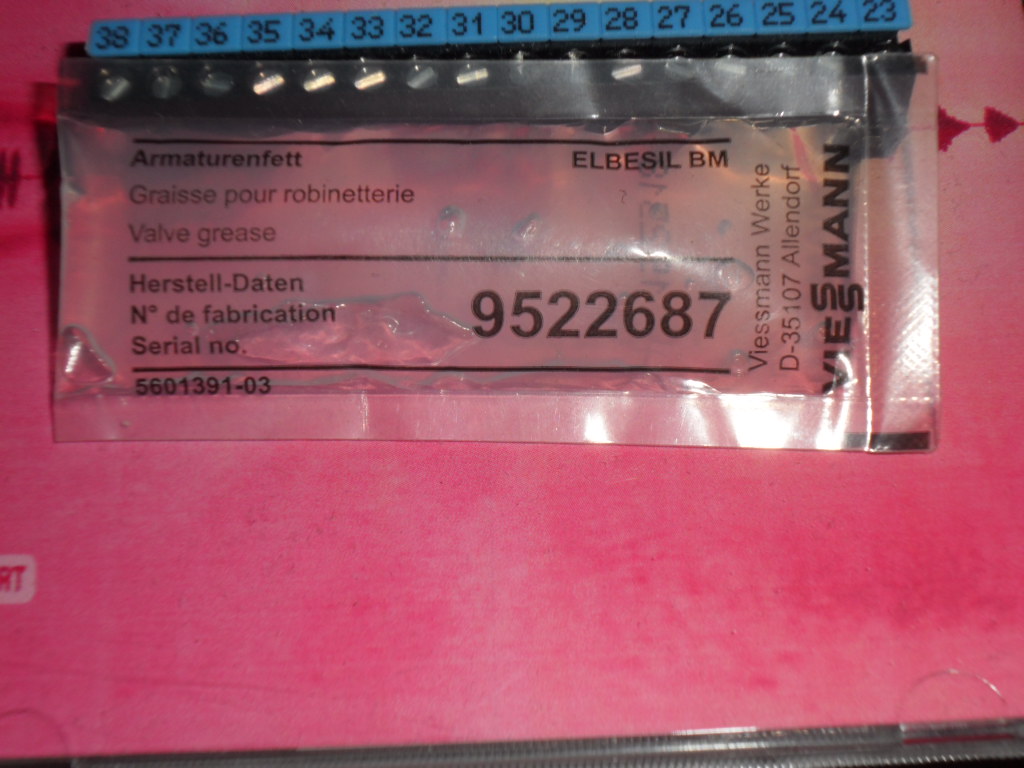

Dank Olivers gutem Hinweis laufen die Keramikscheiben wieder einwandfrei - der Klempner meines Vertrauens hat mir ein wenig von seinem Armaturenfett abgefüllt. - Vielen Dank Oliver!!

Nun stehe ich vor dem nächsten Problem: die gebrochene Drehachse besteht aus POM und lässt sich nicht kleben
https://de.wikipedia.org/wiki/Polyoxymethylen" onclick="window.open(this.href);return false;
Mein Versuch mit Sekundenkleber ist gescheitert, der blättert einfach wieder ab.

1. Idee: die Achse als Ersatzteil besorgen: weiß jemand, wo es das geben könnte? - Zur Not auch das komplette Drehventil. Leider steht kein Hersteller auf dem Teil.

2. Idee: die Teile doch irgendwie zusammenfügen durch Kleben oä: Kennt sich da jemand besser aus? - POM wird auch im Automobilbau verwendet.

Vielleicht könnt ihr mich aus meiner Ratlosigkeit erlösen ...

Grüße
Bodo

[Fiasko]

Hallo Bodo,

guck doch einfach mal nach einer gebrauchten als Schlachtgerät. Hier https://www.ebay-kleinanzeigen.de/s-anz ... 83-176-746" onclick="window.open(this.href);return false; war z. b. mal eine für 29 angeboten, günstiger wird auch das einzelne Ersatzteil nicht.

Jochen

[Paparierer]

Hi Bodo,
ich hab Zeugs von diesem Anbieter im Einsatz:
http://schwanheimer-industriekleber.de" onclick="window.open(this.href);return false;
Da gibt es Aktivator und Primer extra. Ob das in Deinem speziellen Fall eine Lösung wäre, weiß ich nicht.
Gruß, Gereon

[thoman]

Servus Bodo,
kannst du die gebrochenen Teile evtl. mit einem passenden übergeschobenem Alu-Vierkantprofil wieder soweit fixieren?

Gruß
Thomas
