M 301 - Studio Line Media Center im A 301 Gehäuse

[Seb]

Hallo!

Während ich sehnsüchtig auf die Fertigstellung der Haube warte,
die hoffentlich diese Woche fertig wird, tröste ich mich mit kleinen Bastelarbeiten.
Auch hier hat mir wieder meine befreundete Goldschmiedin Anja mit Werkzeug
und ihrer Erfahrung weiter helfen können.

Wie schon erwähnt, brauchte ich für den neuen Inkrementalgeber eine größere Achse
für das "Level"-Rad. Glücklicherweise gibt es bei Conrad einen passenden Knopf,
den man exakt in den entkernten Braun-Knopf kleben kann.



Die USB-Buchse ist nun auch bündig in der stabilen Plastikblende versenkt. Dazu musste
leider eine Öffnung geschaffen werden, um die Buchse einzufädeln, die jetzt noch
provisorisch durch Holzleisten gehalten wird. Diese werden aber demnächst durch
Kunststoffbauteile ersetzt.



Ja, ich freu mich schon sehr auf den Endspurt.

Viele Grüße!

Sebastian

[Seb]

Endlich, Post von Wölker!
Lecker...



Und kommende Woche komm ich wahrscheinlich nicht zum Basteln!!!

[Seb]

Hallo zusammen!

Die Tastenführung ist nun in die Blende eingeklebt und um zwei Kunststoffklötze ergänzt,
die dann mit Bohrlöchern versehen werden, um den Deckel für die Tastenplatine zu halten.
Beim Laufwerkschlitz erkennt man hier auch die Ausfräsung für den IR-Empfänger aus dem Mac mini.


Den Mac mini habe ich leicht angebohrt, damit die Schrauben durch den A 301 Rahmen ihn gut halten können.


Mit Winkelleisten aus Kunststoff habe ich einen Schub für das Laufwerk gebaut,
der später auf dem Mac mini aufgeklebt wird.


Hier der Mac mini eingeschraubt und der Laufwerkschub mit Laufwerk beim Probeliegen.

[Seb]

Juhu!

Erstes Probeliegen mit einer bedruckten M 301 Haube dank Sven und natürlich Wölker!
Jetzt noch ohne Laufwerkfilz, IR-Empfänger und LED.
Keine Fotomontage mehr, dieses Teil steht endlich hier auf meinem Schreibtisch.






Details




Update:






Nächste Woche bekomme ich hoffentlich noch einmal Hilfe vom Schwager zur finalen Lötparty...


Viele Grüße!

Sebastian

[Fiasko]

Jochen

[v/d/b]

Sieht super aus!
Was nimmst Du denn für ein Material als Laufwerksfilz?

Viele Grüße
Thomas

[Seb]

Hi Thomas,

ja das ist die große Frage! Der Filz aus der Blu-ray Laufwerksblende ist unbrauchbar.
Und beim ersten Webstöbern hab ich noch nichts gefunden.
Ein Car-HiFi Mann aus meinem Bekanntenkreis hat mir geraten,
mir ein kaputtes Auto-CD-Radio zum ausschlachten zu holen.
Hast du etwa einen guten Rat für mich?

Grüße!

Sebastian

[werner]

hallo sebastian,

genial, dein umbau! und das als erstling!

ein paar nummern professioneller wie mein gebastel.
die siebe für mein blende gibt es, aber bedruckt haben wir noch nicht.
irgenwie ist immer was anderes wichtiger.

bei meinem spender-player war der filz dabei und ich hab ihn geschickt
plazieren können. ich hab schon im keller geschaut, aber noch nix gefunden,
"eigentlich" müsste noch einer da sein. ich hatte 3 spender und brauchte nur 2.
der tipp mit dem autoradio ist auch gut.

kommste nach darmstadt? bringste den mit?

slim-grüsse,
werner

[Friedel]

Moin, sehr schön, es geht weiter. Was muß denn noch gelötet werden?

Ich empfehle ganz zum Schluß die Deckelschrauben an der Front gegen Neue zu tauschen.

Versuche mal zum Beispiel sowas. Dann mit nem scharfen Cuttermesser (am besten neue Klinge) einen 12,5cm langen Schlitz mit einem Lineal rein schneiden.

[v/d/b]

Moin,
Vorschlag habe ich keinen, außer eben die Entnahme aus einem Schlachtgerät.
Meine Frage rührte daher, dass ich noch einen Filz als Führung für den Drehimpulsgeber bei meinem Vorverstärker brauche.
Das könnte etwas diffizil werden, weil hier ja ein Taster intergriert ist und der Filz der Rückstellfeder des Tasters keinen zu großen Widerstand entgegen setzen darf.

Viele Grüße
Thomas

[Seb]

Hey Werner,

auch wenn dein DVD Player immer noch nicht ganz fertig ist hat er den Vorteil der
richtig tiefen Taster, wenn ich das richtig gesehen habe.
Meine Taster aus dem Kassettendeck, die ich im M 301 verbaut habe,
sind zwar schlanker aber bringen sehr wenig Feedback beim Drücken. Das würde ich
nächstes Mal wohl anders machen. UND bei dir hatte das Vespa-Projekt Vorfahrt,
das hatte bei dem Wetter natürlich ganz klar Priorität!
Hui, wenn du noch so einen Filz für mich findest, wär ich dir wirklich sehr dankbar!


Hallo Friedel,

das Innenleben meines M 301 ist immer noch das reinste Schlachtfeld
und wildestes Zusammengestopsel im Vergleich zu deinen und so vielen anderen
Eigenbauten. Aber ohne dich wär ich nie so weit gekommen, vielen Dank!
Gelötet muss noch einiges werden: Alle Stromanschlüsse, der neue Inkrementalgeber
und auch die Kabel an den Tasten müssen durch längere ersetzt werden.
Dann noch die LED und den IR-Empfänger verlängern. Aber alles machbar.
Danke für deinen Filz-Link, leider hilft er mir nicht weiter, da ich einen extrem dünnen
Schutz brauche, den ich zwischen Blende und Haube einfügen kann.
Bei Slot-Laufwerken scheint mir das oft hauchdünner beflockter Gummi zu sein,
kein richtiger Filz, kann das sein?


Mensch Thomas,

neben deinem CVV11 ist meine Baustelle ja der reinste Kindergarten!
Verfolge begeistert deine aktuellen Fortschritte und verblasse gern in deinem Schatten.
Lustig, dass wir gerade fast das selbe Suchen... Und wie immer werden wir was finden!


Ach gern würde ich nach Darmstadt reisen. Die 350 km wären schon zu meistern,
leider weiß ich noch nicht, ob es klappt. Schon München habe ich nicht geschafft,
schon peinlich als Bayer... Aber manchmal klappt eben nicht alles und solche Termine
warten nicht ;) Mal sehn... Irgendwann schaff ich es sicher!!!

Viele Grüße und ein schönes Wochenende!

Sebastian

[werner]

hallo sebastian,

bei mir ist es kein filz sondern eine obere und untere bzw. umlaufende bürstenreihe,
die die CD führt. die bürsten sind in einem schwarzen maulförmigen kunststoff eingegossen.
vielleicht hat ja Fiasko auch noch eine führung "rumliegen"

die 50-jährige augsburger V50N läuft endlich. die durchgeschlagene zündspule war das letzte problem.
3 monate nur spachtel, schleifen, lackieren und zusammenbauen. jetzt ist wie wieder original europagrün!

sie hat allerdings "starke" konkurrenz (10PS!) bekommen.
eine PX 200 E ist der traum auf unseren schwarzwaldstrassen.
oder gleich weiter nach italien. auch noch so ein traum.

grüsse, werner

[eleflo]

Wie wäre es mit einer Schallplattenbürste?

[Seb]

Hallo Werner!
Hallo Flo!

Den Staubschutz möchte ich gerne zwischen Plastikblende und Metallhaube anbringen,
also brauch ich was ganz ganz dünnes. Bürsten bring ich da zum einen nicht unter,
zum anderen wären sie auch optisch nicht meine erste Wahl...
Etwas feines, wie es eben auch schon in der Blende des Blu-ray Laufwerks angebracht ist,
suche ich. Leider ist dieser Staubschutz so ungünstig zugeschnitten, dass man ihn nicht
verwenden kann. Aber ich weiß, wo noch ein paar Auto CD-Spieler liegen, nächste
Woche werd ich da mal nachkucken...

Werner, welche Farbe hat denn die PX 200 E? Und schick mir doch mal ein Foto der fertigen V50N bitte =)

Viele Grüße!

Sebastian

[Seb]

Hallo Umbauexperten,

wichtiger als neue Imbusschrauben für die Front ist eine ganz andere offene Baustelle.
Jetzt nicht haun Friedel, aber ich hab noch keine konkreten Pläne für die Anschlüsse auf der Rückseite.
Wie gesagt, ich bau einfach drauf los und kümmer mich erst um Aufgaben, wenn sie mir auffallen...





Also Audio Out und Audio In, HDMI und Displayport, sowie der verbleibende USB Port
sollten in die 116x33mm Öffnung des A 301 Rahmen verlegt werden.
Wie man auf den Fotos des zerlegten Mac mini an anderer Stelle sehen kann,
ist dessen Anschlussplatine für mich praktisch nicht direkt zugänglich.
Deshalb werde ich wohl die Anschlüsse verlängern und die Klinken auf Cinch umwandeln.

Die Frage lautet nun, wo lasst ihr solche Rückblenden fertigen, wie werden sie
am besten beschriftet und wie befestige ich sie am optimalsten?

Viele Grüße!

Sebastian

[v/d/b]

Hallo Sebastian,
entweder Du machst eine Zeichnung mit einem CAD Programm, z.B. QCad, was ein wenig Einarbeitung erfordert und lässt das Blech bei einem Betrieb in Deiner Nähe fertigen, oder aber Du lässt das bei Schaeffer machen.
Auf deren Internetseite gibt es eine einfach zu bedienende Software, mit der man das Teil in kurzer Zeit zeichnen kann.
Der Preis dürfte aber höher sein, als bei der erstgenannten Methode.

Viele grüße
Thomas

[Fiasko]

Hi Seb,

das Original war doch auch kein bedrucktes Blech!

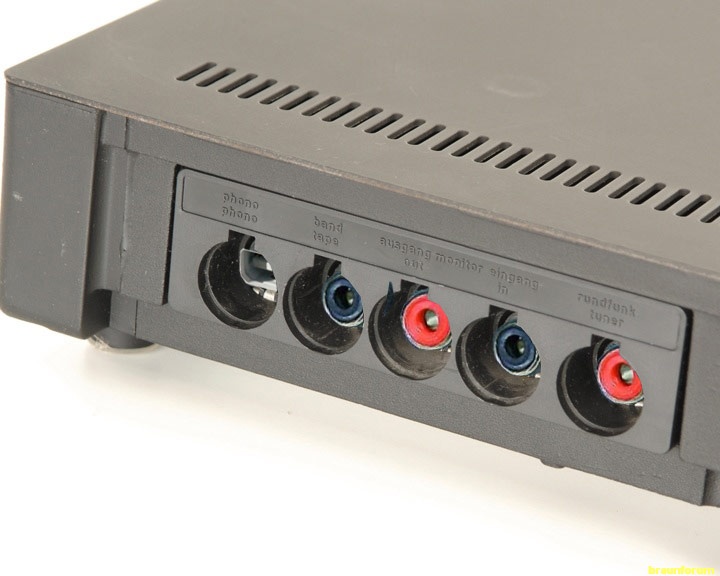

Warum die 5 vorhandenen Durchgänge nicht umbauen? Da wird es doch sicher eine auch optisch befriedigende Lösung geben.


Jochen

[v/d/b]

Das Ummodeln des Kunststoffteils ist mehr Aufwand, als eine neue Blende aus Alu, aber warum eigentlich keine DIN-Buchsen für Audio?

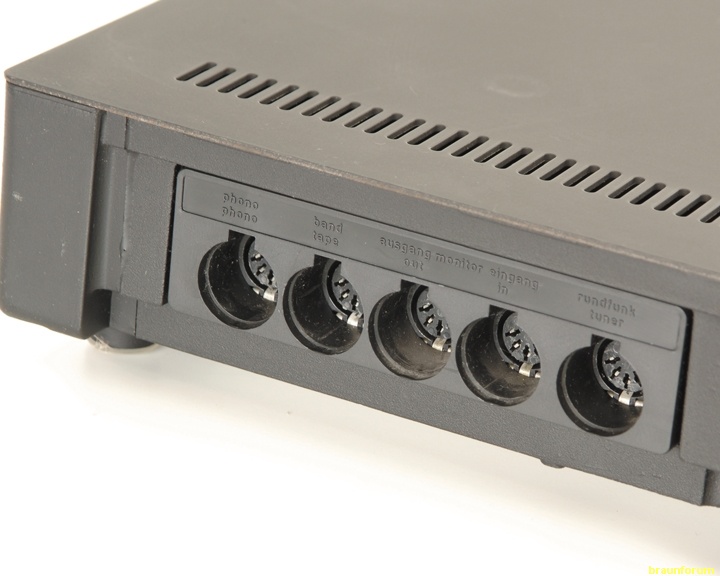

Die restlichen slimlines haben doch auch DIN-Anschlüsse.

Viele Grüße
Thomas

[Friedel]

Moin Seb, ich traue mir schon einiges beim Löten zu, aber HDMI Buchse löten traue ich mir mit meinen Augen nicht mehr zu. Wir reden da von 19 Kontakten. Aber schau mal bei Reichelt vorbei. Es gibt vielleicht noch elegantere Lösungen, will da jetzt nicht Suchen ohne Ende.
Wichtig ist aber, dass Du da sauber arbeitest und keine wilde Verkabelung machst.

[Seb]

Hi Jochen,
die Idee ist mir auch schon gekommen, aber da man da schlecht einen HDMI Eingang
oder USB usw. unterbringen kann, hatte ich das schon wieder verworfen.
DIN Stecker wollte ich aus praktischen Gründen auch nicht nehmen. Aber wenn ich den
Displayport des Mac verwende, der in die Öffnung passt, und auf den USB-Anschluss
hinten verzichte (hab ja intern eine Platte) dann macht deine Idee wieder Sinn!

Somit hätte ich Displayport, Audio In und Audio Out. Mehr braucht es eigentlich gar nicht.
Darüber werd ich mal schlafen!




Klar Friedel,
die HDMI-Buchse verlöten wär mir eh zu krass. Hätte den Anschluss einfach mit einem kurzen Verlängerungskabel verlegt.
Habe ich beim USB-Stecker für die Front auch so gemacht. Aber evtl nehme ich jetzt eh den Displayport.
Ein 5 Meter Displayport auf HDMI hab ich sowieso schon...

Hmm...

Merci!

Sebastian

[Fiasko]

ansonsten einfach einen Adapter für den HDMI Anschluß passend feilen ...

http://www.conrad.de/ce/de/product/9430 ... view1&rb=1

Jochen

[Seb]

Hallo,

also mein Schwager ist schon ein geschickter Elektrobastler.
Mit einem Wiederstand und einem Transistor ist es ihm gelungen,
die original Braun-LED als Status-Licht für den Mac mini zu nutzen.

Momentan funktioniert das Dimmen im Ruhezustand noch nicht wie es soll,
die LED leuchtet auch dann immer, aber da werden wir bei Gelegenheit
einen anderen Transistor versuchen und dann sollte das auch klappen.

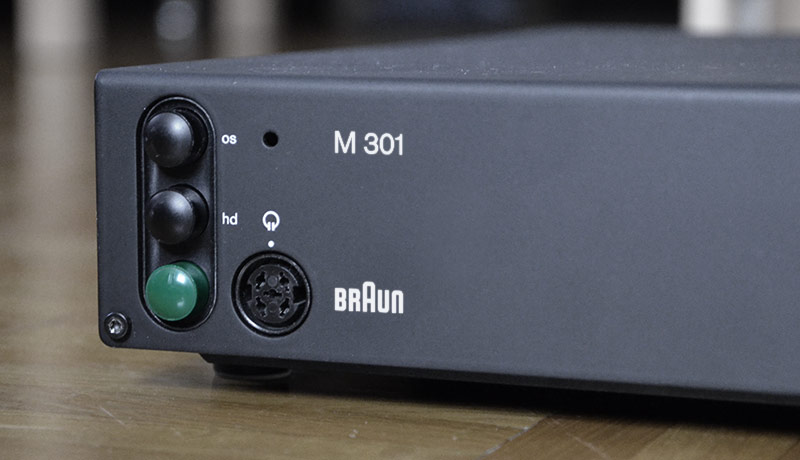

Braun-LED am Mac mini und IR-Empfänger:



Alle Bedienelemente arbeiten wie gewünscht und der M 301 hat gerade
seinen Probelauf. Auch der IR-Empfänger funktioniert schon.
Jetzt noch Laufwerkstaubschutz anbringen und Anschlüsse sauber setzen.



Naja, M 301 in Kombination mit einem A 301
kann sich doch sehen lassen.





Viele Grüße!

Sebastian

[Paparierer]

Ganz unbedarft könnte man das für Prospektfotos halten...
Einsame Spitze!

Gruß, Gereon

[andreas schnadt]

Chapeau!
Andreas

[Seb]

Merci!

Ja macht echt Laune das Gerät endlich mal live zu erleben.
Freu mich schon auf das Finale!
Dann gibt's auch ne ordentliche, kompakte Dokumentation
und vielleicht noch schickere Fotos...

Grüße!

Seb

[tomjorg]

Prima!

Thomas

[wetterauer]

Einfach klasse!

[abig]

sehr fein !!!

gruss
olli

[Friedel]

Mal was konstuktives und nicht nur Speichel lecken.

Was Deinen Schwager angeht, so kannst Du das nicht beurteilen, ob er ein geschickter Bastler ist. Ich finde, Du kannst gut mit Bildbearbeitung umgehen, ob das wirklich so ist, kann eher ein Mensch beurteilen, der das beherrscht. Ich jedenfalls bin da blutiger Laie.
Sag Deinem Schwager mal als Schlagwort pull up oder pull down (je nachdem er die Diode ansteuert) Dann hast Du auch kein Problem mehr mit Glimmen, wenn die Diode aus sein soll.
Ist es nicht schöner, eine Stift LED zu nehmen, die vorne flach ist, oder passt das nicht in die Serie?
Für mich muß ein Gerät auch innen gut aussehen, ohne fliegende Verkabelung.
Braun als Hersteller ist da für mich übrigens auch kein Maßstab. Speziell der R4 oder auch der PA4 sind innen das Grauen.
Aber letztendlich ist das ein guter Anfang für Dein erstes Gerät. Meine ersten Rückwände meiner Umbauten waren auch eher gebogen und nicht gekantet.

[v/d/b]

Moin,
bei den slimlines wurde unterschiedliche LEDs verwendet.
Beim T501 werden normale 3mm LEDs verbaut ("Skala" usw.).
Die LED zwischen Netzschalter und LS-out beim AC701 ist eine 2mm Flat-Top.

Viele Grüße
Thomas
