Quad

[fnerstheimer]

... mein Problem ist, dass mein ganzes Zeug seit unserem Umzug ins neue Haus in Kartons verpackt warm und trocken in dem unrenovieren Raum steht, der mal mein Hörraum wird. Das Wohnzimmer scheidet u.a. wegen zwei kleiner Zerstörungsbolzen ( weiblich, 1,5 und 6 Jahre alt ) als Hörraum aus.

Ich arbeite aber dran, vielleicht können wir das ja mal nach dem Winter als eine Art Stammtischtag organisieren. Je mehr interessante Geräte beigesteuert werden würden, desto interessanter wäre es. Modellbahner organisieren regelmässige Fahrtage, wieso sollten wir nicht auch hin und wieder Hörtage organisieren ?

Gruss Frank

[andreas schnadt]

Hallo Frank,
Gute Idee, ich hatte ja in Dortmund das Vergnügen Dich kennenzulernen, aber mir ist Dein Wohnort nicht mehr erinnerlich. Ich würde das auch gerne bei mir vorschlagen, aber mein Hörraum, den einige Forumsmitglieder schon kennen, ist von der Größe her so beschränkt, dass nur 3 oder allenfalls 4 darin Platz finden.
Dafür könnte ich aber die meisten Atelier- Geräte und alles aus der Regie-Reihe beisteuern. Einen schönen und sonnigen Sonntag wünscht
Andreas

[fnerstheimer]

hallo Andreas,

mein Wohnort ist das nördliche Ende von Lünen.

Wenn wirklich grösseres Interesse an so einer Sache besteht, könnte man auch mal einen Saal in einer Kneipe mieten, und das Ganze quasi offiziell machen.

Von mir kämen die Grundig HiFi-Truhe, Bj. 1955, mit der ich gerade anfange, das Braun Quadro Studio 1020, das Quadro Pendant von Dual zum Studio 1020 und die Grundig Anlage um den Verstärker SV140 herum, Baujahr 1969. Nicht so viel von der Menge, aber ganz interessante Spielzeuge

Gruss Frank

[Uli]

Moin!

Da großes Interesse an einem Workshop besteht schlage ich mal eine Hifibude vor, die haben geeignete Hörräume.
Wenn nur ein dutzend Leute zusammen kommen und jeder nur eine Anlage mitbringt ist der Tag schon ziemlich voll mit Höreindrücken.
Ein Treffen bei Jemanden zuhause ist daher eh fast unmöglich.

Bleibt noch die Standortfrage und ein Termin.
Da unser Heinrich verdammt weit südlich wohnt sollten wir vielleicht im Taunusraum auf die Suche zu gehen, so wäre das Entfernugsproblem für alle im Rahmen des machbaren.

Gruß... Uli

[henry2]

Danke, Uli

der Taunusraum wäre, was die Standortfrage angeht, ein prima Kompromiss. So weit oben ist ja auch schon Norddeutschland, wo unsereins nicht so oft hinkommt .

Eine HiFi-Bude wäre zwar ein gut geeigneter Veranstaltungsort, setzt aber auch voraus, dass jemand aus unserem Forum persölichen Kontakt zu solch einem "Budenbesitzer" hat. Aber vielleicht besteht ein solcher ja schon?

Da Andreas schon sämtliche Atelier- und Regie-Geräte anbieten kann, bliebe mir nur noch, ggf. einen CSV1000/1 und ein TG550 beisteuern zu können. Tuner halte ich für den Hörtest für weniger geeignet und beim Plattenspieler scheue ich ein bisschen den Transport. An Lautsprechern könnte ich lediglich ein Pärchen L715 beisteuern; adäquater wären aber eher die L810, besser noch die L910 (L1000?), falls jemand von den Teilnehmern solche besitzen würden.

Gruß und schönes Restwochenende,

Heinrich

[fnerstheimer]

nur so als Anregung - es ist ja zu erwarten, dass der Schwerpunkt hier Braunsammler sind, und die am meisten vertretenen Geräte aus der Regie- und Atelier-Zeit stammen. Dummerweise sind die Geräte aus der Regie- und Atelier-Ära aber auch die, die sowieso schon fast jeder kennt.

Daher finde ich, dass es sinnvoller wäre, sowohl verschiedene Hersteller als auch verschiedene Epochen zu Wort kommen zu lassen. Nur so erreicht man, dass es für jeden Teilnehmer auch was neues zu entdecken gibt. Darüberhinaus könnte man sich so mal praktisch mit den verschiedenen Technologien beschäftigen, und vielleicht den einen oder anderen Prinzipienstreit beilegen.

Wenn es denn ein reines Braun-Treffen werden soll, wäre dies sicher am besten im Museum in Kronberg angeordnet. Da stehen nämlich auch die eigentlichen Braun Ikonen zur Verfügung, die von uns "gemeinen Sammlern" kaum jemand besitzen geschweige denn für Hörtests durch die Gegend fahren würde.

Gruß Frank

[v/d/b]

So, jetzt mal zurück zum Thema
Die beiden Endstufen sind ja jetzt schon seit einiger Zeit hier.

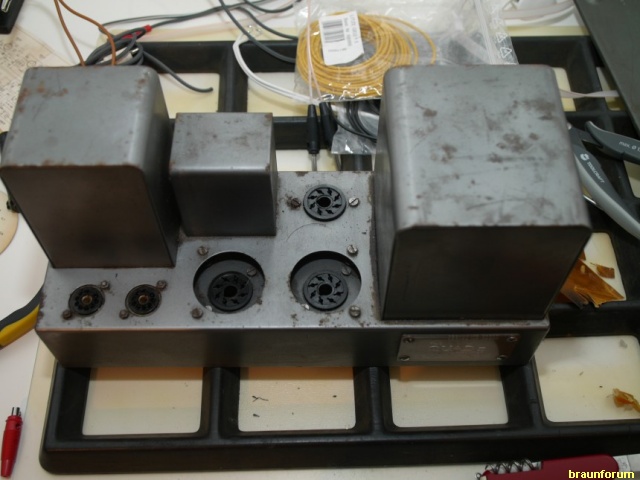

Wie erwartet sehen sie ziemlich mitgenommen aus:



Die erste habe ich zwischenzeitlich zerlegt.
In jedem Fall muss ich einiges ändern, was die elektrische Sicherheit angeht.
Das ist teilweise schon Very British

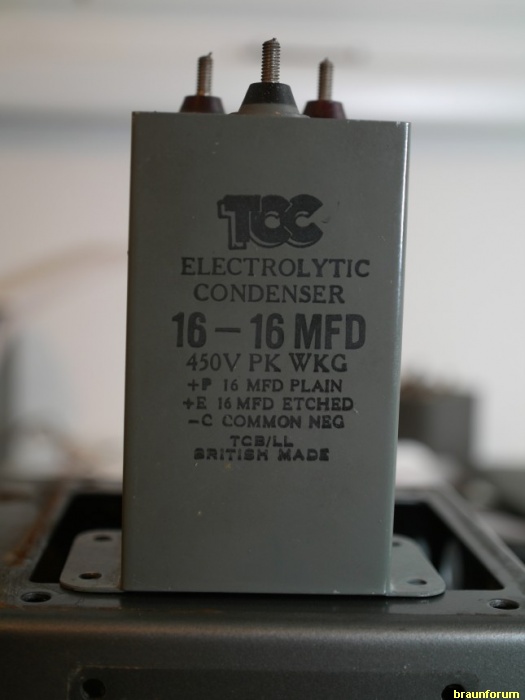

Heute ging es erst mal an die Netzteilelkos:



Nach über 50 Jahren ist natürlich ein Austausch angesagt, aber einfach nur schnöde neuzeitliche Zylinder einsetzen sähe ja irgendwie langweilig aus.

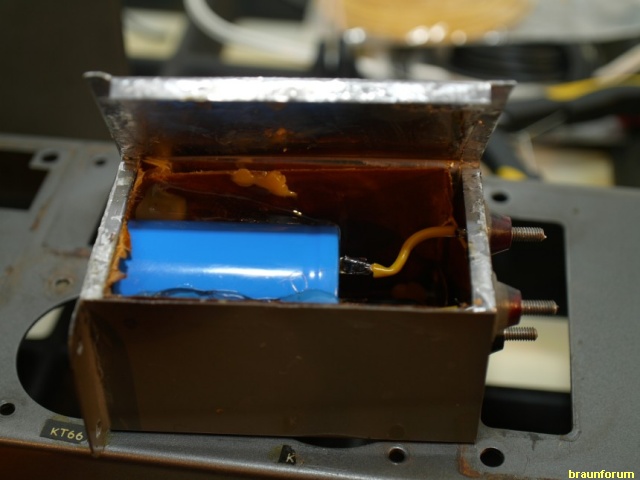

Also habe ich den alten Elko aufgelötet, vom Innenleben befreit und dann mit einem neuen 2x32µF / 500V Elko von F&T "befüllt".



Zu ist er schon wieder, jetzt kommt noch eine neue Lackierung drauf.

Viele Grüße
Thomas[/img]

[v/d/b]

Hallo zusammen,
ich nutze den Ostersonntag mal dazu euch auf den aktuellen Stand zu bringen, was die Quads angeht.
Vielleicht interessiert's ja jemanden

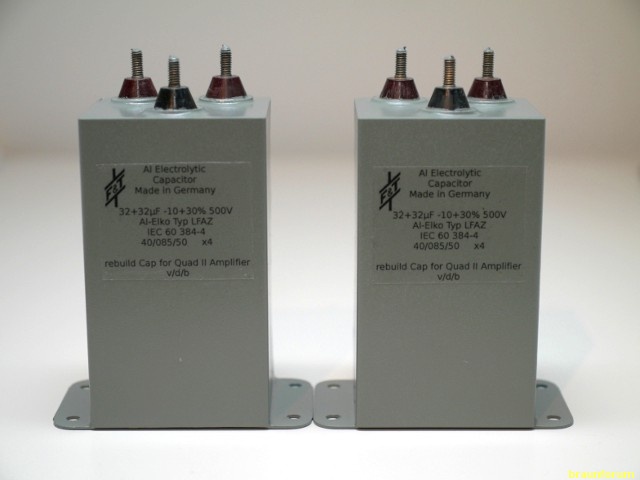

Die Netzteilelkos sind fertig lackiert und ich habe auch ein paar neue Aufkleber dafür gedruckt.

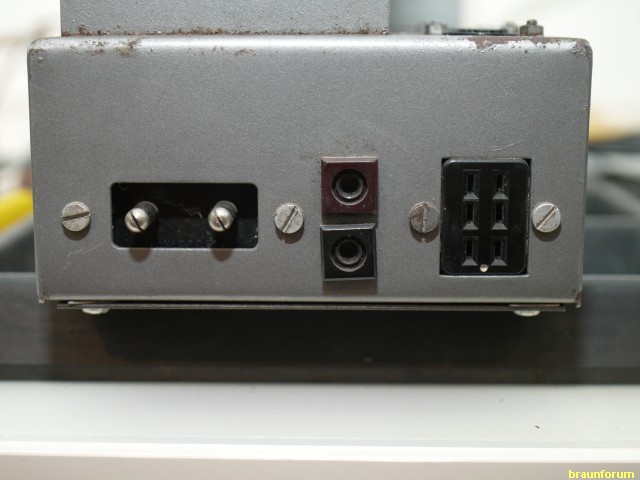

Hier noch mal ein Bild des Anschlusses für die Netzspannung. (links im Bild)



Die Art des Steckers erinnerte mich spontan an meine Basteleien an der Modelleisenbahn in Kindertagen

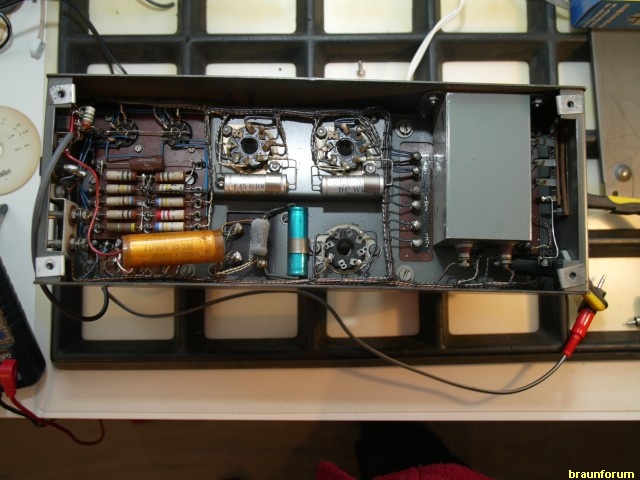

Und hier ein Blick ins Innere.



Der goldene Zylinder links gehört eigentlich nicht da hin, ist aber entgegen Franks Assoziation hinsichtlich U-Booten kein Ballasttank, sondern ein zusätzlicher Elko.

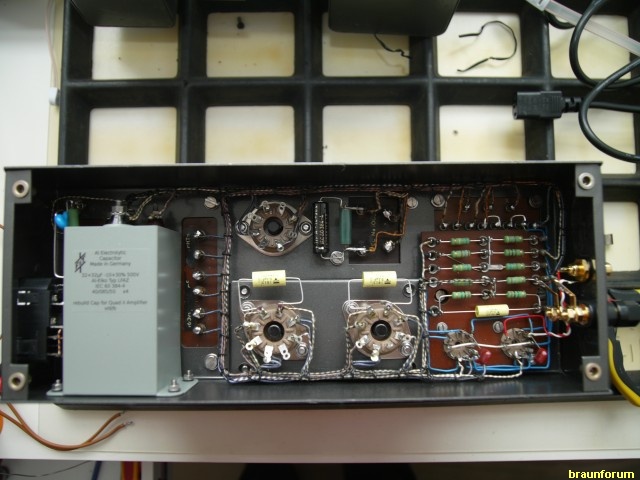

Nach der Renovierung, die ich gelegentlich im Detail auf meiner Internetseite beschreiben werde, sieht das ganze nunmehr so aus:



Vom Aufbau hat sich nicht viel geändert. Alle Bauteile und Röhrensockel sind aber neu.
Die Schaltung habe ich lediglich moderat angepasst.
Dies betrifft aber nur das Thema Erdung und die beiden Koppelkondensatoren C2 und C3.
Letztere haben original ein Metallgehäuse und deswegen auch eine geringe Kapazität gegen Masse. Diese wird nun durch zwei zusätzliche Kondensatoren auf den Sockeln der Vorstufenröhren nachgebildet.

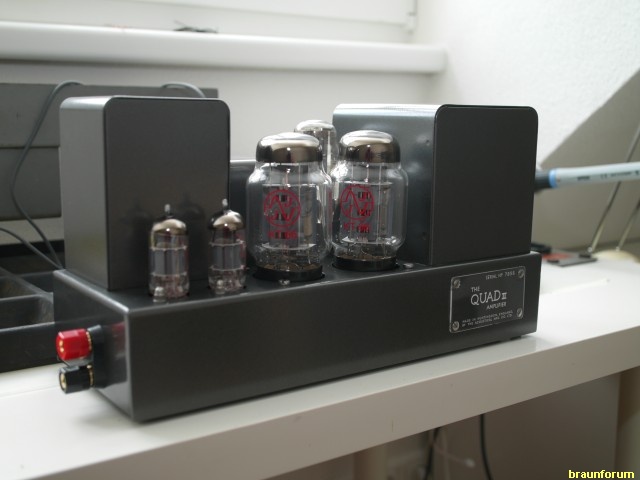

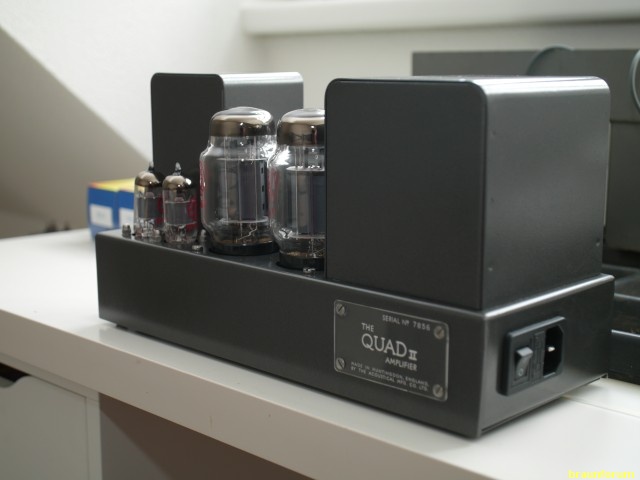

Details wie gesagt bei Gelegenheit. Hier noch zwei Bilder der ersten fertiggestellten Endstufe.





Viele Grüße
Thomas

[andreas schnadt]

Hallo Thomas,
absolut saubere Arbeit, die Du da geleistet hast! Und das ganze noch mal von vorne für die zweite Endstufe! Sicher unbezahlbar, wenn man den Aufwand betrachtet, aber wer zählt schon die Stunden, wenn es ums Hobby geht.
Frohe Ostertage und weiterhin eine glückliche Hand beim Restaurieren
Andreas

[Jens]

Hallo Thomas,

sahnemäßiges Ergebnis! Du bringst eine unfassbare Liebe zum Detail mit. Der Quad sieht schon verboten gut mit den riesen Röhren aus (Braunbrille abgenommen ). Dürfte abends bei gedämpften Licht schon klasse aussehen...

Gruß, Jens

[wetterauer]

Ich als ahnungsloser Wenig-Löter kann auch nur sagen: Das sieht klasse aus Thomas! Den würde ich mir schon alleine als Deko-Stück ins Wohnzimmer stellen.

[v/d/b]

Ja stimmt, im Halbdunkel haben die glimmenden Röhren schon was.
Wenn der zweite fertig ist kommt allerdings das Problem auf mich zu, dass ich eigentlich gar keine Verwendung für die guten Stücke habe
Aber mal sehen, es wird sich schon was finden....

Viele Grüße
Thomas

[tomjorg]

Hallo Thomas!

Sauber, sauber und toll sieht das Teil auch aus! Ich hoffe, Du findest ein gutes Plätzchen für die Verstärker, zwei Stück nebeneinander, mit Röhrenglimmen oder nicht, ist mit Sicherheit ein echter Hingucker!

Ein schönes Restostern rundum

Thomas

[Jens]

Hallo Thomas,

...Wenn der zweite fertig ist kommt allerdings das Problem auf mich zu, dass ich eigentlich gar keine Verwendung für die guten Stücke habe

...Du hast ja richtige Luxusprobleme... . Da wird sich doch definitiv was finden lassen.

Gruß, Jens

[henry2]

Mein Glückwunsch, Thomas!

Ganz exzellente Arbeit. Schöner Wiederaufbau, sehr sauber auch hinsichtlich Mechanik und Lackierung, gleichzeitig mit Liebe zum Detail (so z.B. die Unterbringung der F&T-Elkos einschließlich Beschriftung). Gefällt mir sehr.

Chapeau und viele Grüße

Heinrich

[v/d/b]

So, nachdem Nummer 2 nun auch fertig ist, habe ich die Restaurierung mal auf meiner Internetseite dokumentiert.

Viele Grüße
Thomas

[Paparierer]

Richtig schön!


Gruß, Gereon

[Pegelsteller]

Klasse!!!!!
Der Sven
