L715 Frequenzeweiche wurde modifiziert. Wieso?

Nachricht

jamest · #1 Beitrag von **jamest** » 27.04.2013, 14:08

Hallo Zusammen,

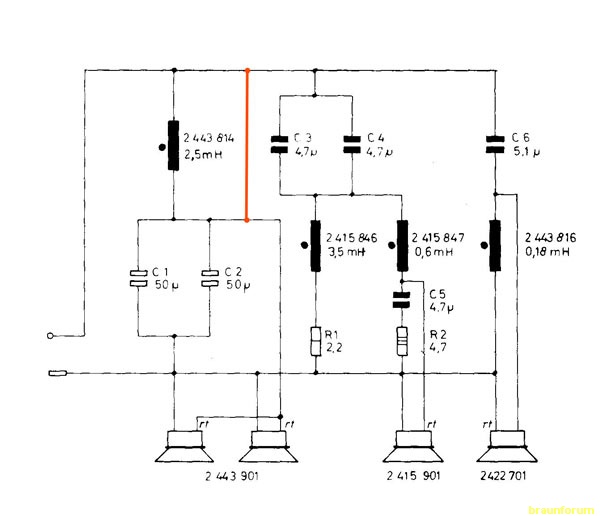

bei der Eröffnung meiner L715 ist mir aufgefallen, dass die Frequenzweiche nicht mehr original verschaltet ist

(modifizierter Schaltplan unten, 3,5mF Spule überbrückt). Leider bin ich nicht Erstbesitzter, sodass ich nicht weiß, wieso dies Modifikation durchgeführt wurde.

habt ihr eine Ahnung was das soll? Soll ich das Rückgängig machen?


Bin für jede Auskunft dankbar,
Gruß,
James

raimund54 · #2 Beitrag von **raimund54** » 27.04.2013, 14:24

Hallo James,

wenn die 2,5 mH Spule vor den TT überbrückt ist, dann werden die mittleren und hohen Töne ja alle kurzgeschlossen und die Box müßte ziemlich dumpf klingen.

Gruß,

Raimund

jamest · #3 Beitrag von **jamest** » 27.04.2013, 14:39

Hallo Raimund,

Vielen dank für die flotte antwort.

müßte ziemlich dumpf klingen

Tut sie auch. habe das jetzt mal rückgängig gemacht

Gruß,
James

jamest · #4 Beitrag von **jamest** » 27.04.2013, 20:28

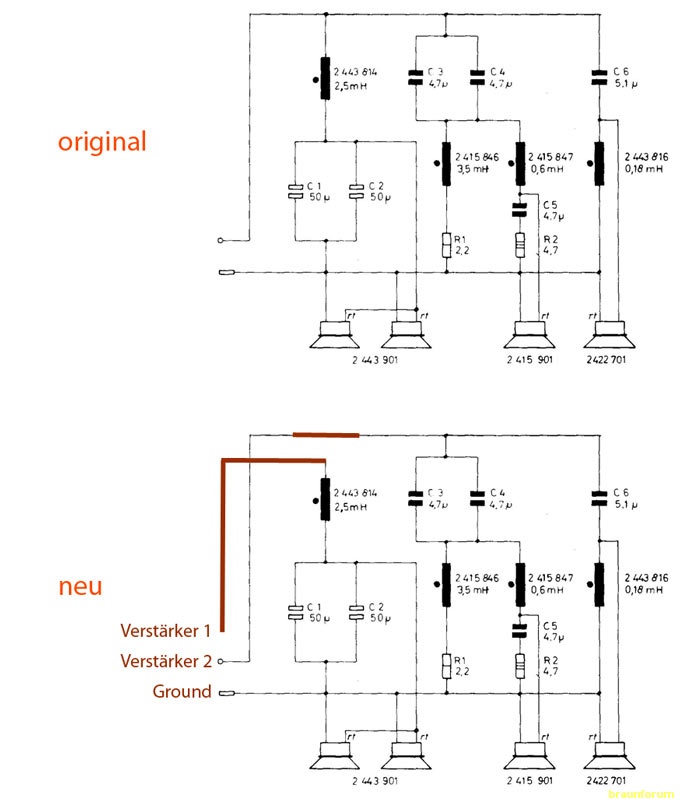

mein eingentlicher Plan ist die Boxen per Biamping zu betreiben. habe ich die Frequenzweiche so richtig aufgetrennt? Ziel sollte Verstärkerausgang 1 an die TT, Ausgang 2 an die HT.

Könnte mir da jemand ein ok geben? Nicht das mir meine guten Stücke abrauchen.


Vielen Dank für eure Hilfe

Gruß,
James

raimund54 · #5 Beitrag von **raimund54** » 27.04.2013, 23:01

Hallo James,

im Prinzip ist das so richtig, wenn vor den Endverstärkern keine Frequenzweiche eingesetzt wird. Allerdings hat man mit dieser Schaltungsvariante keinen großen Vorteil gegenüber dem reinen Passivprinzip.

Gruß,

Raimund
