SM1003/1 Mitteltöner defekt

[monsieurfischer]

Hallo zusammen,
Ich habe heute ein gut erhaltenes Paar SM1003/1 in der 4Ohm Variante bekommen. Leider ist eine Mitteltonkalotte mit der Bauteil-Nr. 2504 631 defekt. Hat einer von euch ggf. noch Ersatz für mich?
Vielen Dank im voraus.
Liebe Grüße und schöne Pfingsten.
Roger

[monsieurfischer]

Ich habe eben einmal in der Liste für die verbauten Chassis nachgesehen, dort steht als MT für den SM1003 der 2461 601, sind die identisch?
L.G.
Roger

[Rainer Hebermehl]

Die SM 1003 sowohl 4 Ohm als auch 8 Ohm waren mit dem gleichen Mitteltöner wie die L630 bestückt : 2461 601.
Bei der SM 1003/1 kam der 2504 632 und der 2504 631 zum Einsatz .
Bei der Ausführung SM 1003/4 ( 1455 Stück ab Januar 1982 ) wurde ausschließlich 2504 632 verbaut.
Der 2461 hat eine längliche Grundplatte und die 2504 sind quadratisch 120 x 120.

Gruß
Rainer

[monsieurfischer]

Hallo Rainer,
vielen Dank für die rasche Antwort und danke, dass du uns immer noch mit deinem Fachwissen unterstützt.
Wenn ich dich richtig verstanden habe passt der 2641 aufgrund der anderen Grundplatte nicht in die 1003/1 oder gab es noch andere Unterschiede. Könnte man die Grundplatte ggf. tauschen? 2641 würden nämlich aktuell im Internet angeboten. 2504 ist aktuell nicht zu bekommen.
Liebe Grüße und schöne Pfingsten
Roger

[Rainer Hebermehl]

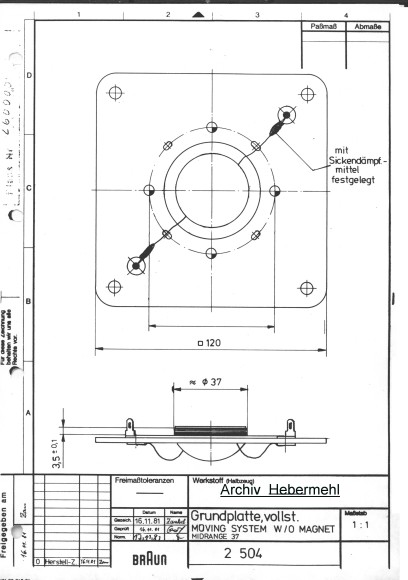

Hier zur Veranschauung der unterschiedlichen Abmessungen :
Und nicht übersehen, 2461 hatte 50 mm Schwingspule, die 2504 waren mit 37 mm ausgestattet.

[monsieurfischer]

Vielen Dank für die technischen Zeichnungen Rainer. Wenn ich das richtig sehe, ist ein Umbau der Grundplatte aufgrund der unterschiedlichen Schwingspulengröße so ohne Weiteres nicht möglich. Dann muss ich wohl auf ein Ersatzchassis warten. Vielleicht hat einer der anderen Kollegen ja ein entsprechendes Chassis abzugeben.
Trotzdem nochmals vielen Dank!
Gruß Roger

[monsieurfischer]

Hallo zusammen,
meine SM1003/1 laufen wieder
Dank Gereon habe ich doch sehr schnell passende Kalotten im Internet bekommen, jetzt habe ich sogar eine in Reserve. Eben eingebaut und die Lautsprecher klingen wieder wunderbar. Was mach ich mit der defekten Kalotte? Hat jemand Interesse daran, ggf. Rainer Hebermehl, um sie wieder zu reparieren.
Meine Suchanfrage hat sich damit auch erledigt, leider habe ich keine Möglichkeit den Betreff auf erledigt zu setzten.
Nochmals danke an alle für die Unterstützung.
Gruß und schönes Wochenende
Roger

edit Paparierer: Immer wieder gern... ;0 ) - und die Suchanfrage lösche ich noch.
