Hallo zusammen, ich gehöre zwar nicht zu den alteingesessenen Brauntechnikern hier, aber nach meinem Verständnis haben solche Schutzrelais in einem Verstärker ja einen speziellen Sinn. Nämlich, Gleichspannungen von den angeschlossenen Lautsprechern fernzuhalten. Hattest Du Dir das Ausgangssignal der...

Moin, soll es ganz simpel sein, so würde ich über den S32 ein Printrelais mit zwei Wechslern schalten. Auf der einen Seite die bisherige Schaltung (DLL) mit anschließen, auf der anderen Seite den Motor mit ansteuern. Beide Seiten sind voneinander entkoppelt und stören sich nicht. Klar, man könnte di...

Ich habe zusätzlich noch einen Original Mabuchi Motor in der 9V Variante bestellt. Damit werde ich auch testen. Der sollte, von den Lagern her, auch etwas länger halten.

VG
Thomas

mad max hat geschrieben: ↑28.11.2025, 13:51PS: den originalen Motor gibt es nicht mehr. Ich habe auch bislang keine Daten im Netz dazu gefunden.

Der Hersteller ist Matsushita, so viel steht schon mal fest.

VG
Thomas

Eine Hifi Werkstadt in Berlin hat mir nach langem Drängen eine Kurzanleitung gegeben. Am Spannungswandler T319 (8V) wurde die Spannung abgegriffen Übrigens wurde das hier an dem C4 mit dem Austauschmotor auf meinem Tisch genauso gemacht. Die 8 Volt Ausgangsspannung des T319 auf der Verstärkerplatin...

Hallo Markus, ich würde die Ursache des "abgebrannten" ICs nicht unbedingt daran festmachen, das er anstatt 6Volt 8 bekommen hat. Wenn Du Dir das Datenblatt des ICs mal genauer anschaust, dann verträgt es bis zu 16V Eingangsspannung. Daran kann es also nicht gelegen haben. Ich vermute eher...

Hallo zusammen, ich habe den Schaltplan jetzt mal ein wenig modifiziert, um zu zeigen, wie hier genau vorgegangen wurde. Die dreieckige Platine für die Capstan-Regelung (unterer Bereich) wurde komplett entfernt. Dann wurde die 8V/GND an der Wickelmotorplatine direkt für den neuen Motor abgegriffen. ...

Sieht tatsächlich so aus, als wäre dieser irgendwann mal neu eingebaut worden. Die gelbe und blaue Leitung (mutmaßlich Drehzahlsignal) wurde gekappt. IMG_7811.JPG IMG_7813.JPG Angeschlossen an (+ Rot) und (- Minus) des Austauschmotors. IMG_7792.JPG Kommando zurück. Die komplette Motor-Steuerungsplat...

Hallo Markus,

das ist interessant. Ich hatte bei dem Motor schon so ein Gefühl, das es nicht der Originale sein könnte. Aber wenn er als Ersatz läuft.
Ich schaue später mal nach, wie er genau angeschlossen war. Bin gerade nicht in der Werkstatt.

VG
Thomas

Hallo Lars,

kein Thema. Der Motor hat folgende Bezeichnung: EG-530AD-6F / 6VDC - 2400 Umdrehungen - CW (für rechtsdrehend)
Dann bestelle mal bitte über Deine Quellen und später könnten wir dann vergleichen, falls ein Motortyp eines Lieferanten als Ersatzteil nicht in Frage kommt.

VG
Thomas

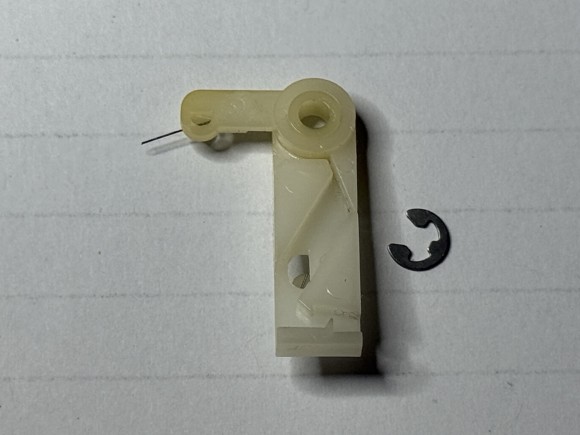

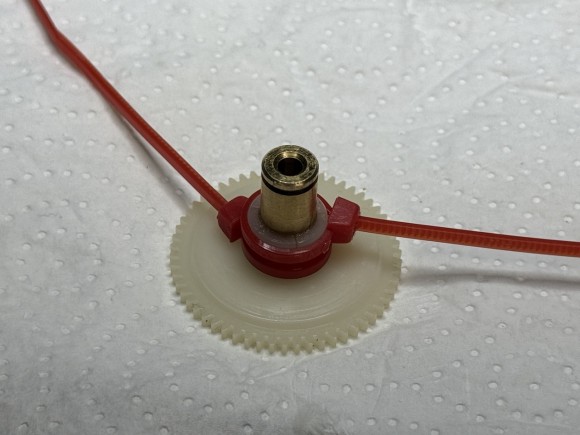

Hallo zusammen, ein weiteres C4-Tapedeck steht auf meinem Arbeitstisch. Hier hat der Capstan-Motor einen Lagerschaden und die Welle ist sehr schwergängig. Beim hin- und herdrehen hört (und spürt) man ein deutliches Knirschen aus dem inneren des Gehäuses. Neugierig wie ich bin, gehts ans Zerlegen. Vi...

Schon gesehen und Du jetzt auch.

VG
Thomas

Moin Volker, wie ich gerade sehe, wohnen wir ja gar nicht so weit voneinander entfernt. Ich kann gerne über die eine oder andere Komponente mal drüber schauen, wenn Du möchtest. Eine wichtige Frage solltest Du Dir aber stellen. Soll nur immer wieder nachgebessert werden mit dem Hintergedanken, das j...

Äähh ja, oder so. Den P4 am R4 oder umgekehrt. Bin leicht verwirrt. :D Fassen wir zusammen. Dein zu einem MM-System umgebauter MC-P4 betreibst Du weiterhin am Phono-Eingang Deines R4 und das soll auch so bleiben? Weil, dann benötigst Du keinen externen Phono-Vorverstärker, wozu Dir Dein "Braunb...

Okay. Wenn Du Dir einen externen Phonoverstärker besorgst, dann kannst Du den P4 in Kombination mit diesem natürlich auch an einem Eingang ohne Phono-Vorverstärker betreiben. Sprich, CD, Tape etc. Wäre es Dir denn nicht wichtig zu wissen, warum der MC-Eingang nicht mehr funktioniert? Entschuldige bi...

Ganz zu Schweigen von den wild zusammengewürfelten Atelier-Geräten. Da passt ja (fast) nichts zusammen.
Aber trotzdem ein recht ansehnliches Filmchen. Danke für den Tipp.

VG
Thomas

Nein, hat er nicht, wie man hier auch schön sehen kann: Screenshot 2025-11-24 161433.png Du verwechselst da etwas. Der Umschalter "MM" und "MC" befindet sich am angeschlossenen Verstärker (z.B. A2) oder an einem Receiver/Control Center (wie z.B. R4 oder CC4) und nicht direkt am P...

Also war das vorher ein P4M mit einem Moving Magnet System und Du hast es zu einem Moving Coil umgebaut? Verstehe ich das richtig? Was meinst Du mit dem schwächelnden "Phonovorverstärker des P4" ? Der P4 hat keinen eigenen Verstärker eingebaut. Alle Signale des Tonabnehmers gehen sofort zu...

Hallo Volker, meine Unterlagen von 2021 besagen, dass ich die elliptische Nadel bestellt hatte. Du sendest den Träger ein und dann wird dieser erst einmal untersucht. Die Spulen müssen intakt sein. Wenn das nicht der Fall ist, bekommst Du eine entsprechende E-Mail, das eine Reparatur nicht möglich i...

Das war er hier. Ein sehr guter Service: http://www.nadelspezialist.de/index1a.htm
Im Shop unter "Retippingservice" schauen.

VG
Thomas

Wenn Du Dir unsicher bist, dann knie auf Höhe der Nadel davor und gehe mit dem Bürstchen vorsichtig von hinten nach vorne einmal drunter her. Irgendwann bekommst Du ein Gespür dafür und dann klappt es auch in aufrechter Körperhaltung. :D Ansonsten habe ich meine P4 MC-Nadel auch schon mal beim Spezi...

Das Video habe ich mir vor einiger Zeit auch schon mal angeschaut. Nach der Anleitung sollte man aber besser nicht vorgehen. Wenn ich sehe, wie da die Teile an den Anschlussleitungen herunterbaumeln... Er kommt mit seinem Halbwissengebastel schon irgendwie ans Ziel, doch leider baut er das Gerät in ...

Habe mir damals mal eine kleine Nadelbürste für meinen P4 gekauft und bin bisher sehr zufrieden damit.

Wie reinigst Du denn die Nadel, wenn ich fragen darf? Immer vorsichtig von hinten nach vorne. Andersherum ist die Nadel schnell abgebrochen.

VG
Thomas

Die Motoren selbst sind im Grunde nicht das Problem, sondern die Führung der CD-Lade. Das Fett an den Rollen verharzt irgendwann und dann wird alles schwergängig. Heißt, Lade ausbauen, Röllchen ausbauen, alles sauber machen und neu einfetten. Wie man das macht, ist hier mehrfach beschrieben worden. ...

Das komische ist, dass der CD Player eigentlich lief. Ich habe nur den Treibriemen für das CD-Fach ersetzt, weil das nicht mehr auf und zu ging (funktioniert jetzt) und jetzt habe ich plötzlich das neue Problem. Hallo Timo, das ist leider meistens so bei älteren Geräten, die schon länger nicht mehr...

Na ja, mit "Datenbank" meine ich jetzt nicht unbedingt die STLs, die dann hier auch zum Download zur Verfügung stehen sollen. Man könnte sie genauso gut auch auf Thingiverse oder Printables veröffentlichen und dann hier in einem speziellen Beitrag verlinken. Ginge ja auch.

VG
Thomas

Das wäre schon eine gute Idee. Mich würde aber mal interessieren, welche Bauteile denn so am häufigsten kaputtgehen.
Daraus resultieren könnte man dann hier eine Bauteiledatenbank aufbauen. Wenn das überhaupt gewollt ist.

VG
Thomas

Hallo Andreas,

vielen Dank für die Info. Dann lasse ich das CC4 mal eine Weile laufen.

VG
Thomas

Hallo zusammen,

ich habe meinem CC4 einen neuen 1F Goldcap spendiert und jetzt wollte ich gerne wissen, ob dieser bereits im Standby der Anlage geladen wird, oder erst wenn eingeschaltet.
Weiß das jemand? Jaaaa, ich könnte nachmessen, habe aber jetzt wieder alles zu.

VG
Thomas

Hallo Alf,

beim durchstöbern der von Braun veröffentlichten Service-Informationen, bin ich noch auf folgende TIs gestoßen. Vielleicht ist ja was für Dich dabei:

VG
Thomas
