Die Suche ergab 22 Treffer

von tatze
08.02.2016, 20:49
Forum: Regie-Reihe
Thema: Regie 520-15V Spannung und FM-ZF Verstärker
Antworten: 1
Zugriffe: 3683

Re: Regie 520-15V Spannung und FM-ZF Verstärker

Hallo,die obere Leiterplatine wurde ausgebaut und probehalber eine andere eingesetzt,auf der SFC6011/12 verbaut sind.Als erstes musste die 24V Spannung neu eingestellt werden,da sie mit der "neuen" Platine erstmal bei 21V lag.An C812 lagen dann 15,5V an.An allen SFC6011/12 lagen bei vorgeg...
von tatze
29.01.2016, 19:53
Forum: Regie-Reihe
Thema: Regie 520-15V Spannung und FM-ZF Verstärker
Antworten: 1
Zugriffe: 3683

Regie 520-15V Spannung und FM-ZF Verstärker

Hallo,ich habe gleich zwei Fragen. C812,D806,R810 und R807 sind erneuert,24V an R807 sind eingestellt und trotzdem liegen 16,9V an C812 an :shock: .Die zweite Frage betrifft die 5 verbauten 703HC auf der oberen Leiterplatte.Ist es normal,wenn statt der SFC6011/6012 die 703HC verbaut sind,dass statt ...
von tatze
23.10.2015, 21:04
Forum: Lautsprecher
Thema: lautsprecher durch Verstärker defekt
Antworten: 4
Zugriffe: 4642

Re: lautsprecher durch Verstärker defekt

Hallo Rainer,in der linken Endstufe hatte der 220 µF Elko Kurzschluss. http://s28.postimg.org/ithk3sm95/CIMG1089.jpg Zum Testen hatte ich eine einzelne L530S genommen,erst rechts angeschlossen mit gutem Klang.Dann ausgemacht,umgesteckt,alles stumm bis auf das laute Einschaltgeräusch.Die Box habe ich...
von tatze
22.10.2015, 11:03
Forum: Lautsprecher
Thema: lautsprecher durch Verstärker defekt
Antworten: 4
Zugriffe: 4642

lautsprecher durch Verstärker defekt

Hallo,ich habe um einen Receiver 520 auf Funktion zu prüfen L530 angeschlossen.Der linke Kanal ist stumm und hat 0,2V anliegen.Die betreffende Box ist jetzt extrem leise,auch bei voller Lautstärke und "dünn" im Klang. Was wird da passiert sein,sind alle Chassis hinüber,die Weiche oder glei...
von tatze
03.02.2015, 17:06
Forum: Atelier-Reihe
Thema: Receiver R1 defekt
Antworten: 6
Zugriffe: 5809

Re: Receiver R1 defekt

Hallo,
funktioniert jetzt.Für den C652 habe ich einen 3,3µ,wie original verbaut,genommen.
Grüsse Rainer
von tatze
01.02.2015, 17:49
Forum: Atelier-Reihe
Thema: Receiver R1 defekt
Antworten: 6
Zugriffe: 5809

Re: Receiver R1 defekt

Hallo,
das tut mir leid und ich wünsche Dir alles Gute dafür.Hatte schon gemessen und Betriebsspannung liegt an bei T654,schaltet aber nicht durch zum Relais.Im Moment kann ich nicht messen,da der C652 mit 3,3µ draussen ist und ich nur einen mit 33µ laut Schaltplan da habe.
Grüsse Rainer
von tatze
01.02.2015, 16:21
Forum: Atelier-Reihe
Thema: Receiver R1 defekt
Antworten: 6
Zugriffe: 5809

Re: Receiver R1 defekt

Hallo,
beim Ausbau des C652 habe ich festgestellt,dass ein 3,3µ verbaut war.Im Schaltplan steht allerdings 33µ.
Wurde der schon mal falsch gewechselt oder Fehler im Schaltplan?
Grüsse Rainer
von tatze
29.01.2015, 11:04
Forum: Atelier-Reihe
Thema: Receiver R1 defekt
Antworten: 6
Zugriffe: 5809

Re: Receiver R1 defekt

Hallo Gerhard, wenn ich einschalte gibt es quasi gleichzeitig ein deutliches Geräusch,eher ein "Rumms" als ein Klicken. Das sollte das Relais sein(?).Ich messe an R651 und R652 gegen Masse keine Spannung.Sollte da eine Spannung zu messen sein? http://s7.postimg.org/6vjzm52av/Unbenannt.jpg ...
von tatze
28.01.2015, 19:05
Forum: Atelier-Reihe
Thema: Receiver R1 defekt
Antworten: 6
Zugriffe: 5809

Receiver R1 defekt

Hallo, ich habe einen R1 gekauft,leider bleibt er stumm.Direkt nach dem Anschalten leuchtet die Clippinganzeige kurz auf und es kommt absolut kein Ton aus den Boxen. Laut Display lassen sich Sender einstellen,Cassette- und Phonoeingang wählen- Signalstärkeanzeige funktioniert auch. gemessene Spannun...
von tatze
12.09.2014, 11:38
Forum: Lautsprecher
Thema: Ohmwert Mitteltonlautsprecher L710/1
Antworten: 3
Zugriffe: 4440

Re: Ohmwert Mitteltonlautsprecher L710/1

Hallo,danke für die Infos.Da sich eine Box "flach" anhört,hatte ich schon mal nach Teilen geschaut und war irritiert wegen der angegebenen Ohmwerte für die Mitteltöner.
Ob es am Hochtöner oder Mitteltöner liegt muss ich noch herausfinden.
Grüsse Rainer
von tatze
11.09.2014, 09:19
Forum: Lautsprecher
Thema: Ohmwert Mitteltonlautsprecher L710/1
Antworten: 3
Zugriffe: 4440

Ohmwert Mitteltonlautsprecher L710/1

Hallo,ich habe die L710/1 mit 4 Ohm/40Watt.Jetzt möchte ich fragen,ob die verbauten Mitteltöner im Originalzustand 8 Ohm haben?
Grüsse,Rainer
von tatze
09.05.2014, 10:30
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo,
mit neu eingesetzter Birne(Betriebskontrollleuchte)hat sich die Spannung an der Fassung von 19v auf 10V und die Spannung am Ziffernbaustein von 28V auf 33V verändert.Wenn ich das richtig sehe,gibt es keinen Anlass etwas zu ändern(?).
Grüsse Rainer
von tatze
24.04.2014, 21:35
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo, ersteinmal vielen Dank an Euch für die kompetente Hilfe! Den R805 werde ich wohl nach bernies Vorschlag umändern. Ein anderes Problem hat sich noch ergeben:da die Betriebskontrollleuchte defekt war,habe ich die Spannung an der Fassung(ohne die 14V Birne)gemessen,es sind 19V. Die Stromzuleitun...
von tatze
22.04.2014, 17:33
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo, die Sicherung,ja,deswegen habe ich mir samstag im Geschäft u.a. flinke geben lassen,dachte ich,in der Tüte waren hinterher aber träge...Die Werte sind etwas anders diesmal,ich gebe sie mit ca. Kommastelle an trotz der Ungenauigkeiten: gezogener Stecker: R805 56,7V---66,9V/R804 15,9V---27,2V/S...
von tatze
21.04.2014, 09:37
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo, der Trafo liefert 50V,an SI801 messe ich 67V-ist der Gleichrichter bei den Werten "unauffällig"? Ich habe ein einfaches Infrarotthermometer besorgt,dass reproduzierbare Ergebnisse liefert(Rachen 37°C :D )und als "Schätzeisen" seinen Zweck erfüllt. Die 15V und 25V am Stecke...
von tatze
18.04.2014, 19:31
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo,

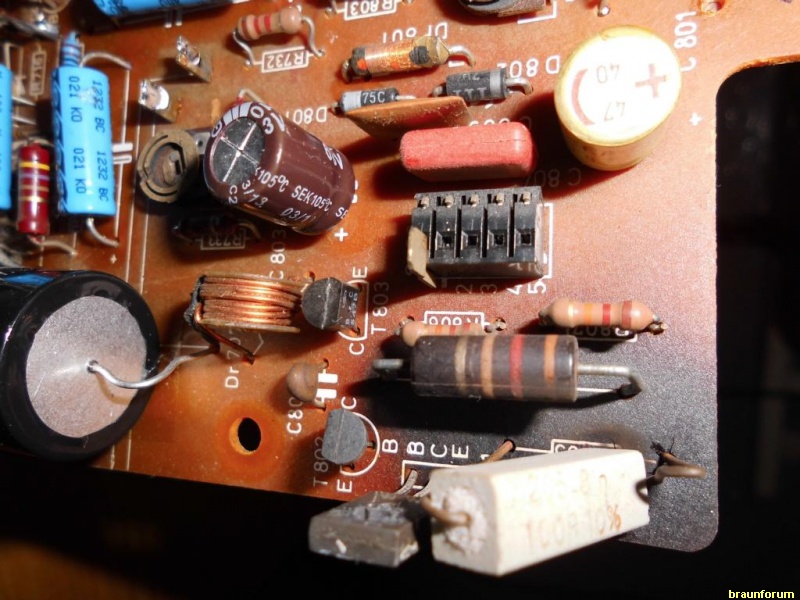

250V T160mA ist die Beschriftung auf der Sicherung.Hier habe ich
noch ein Foto von oben mit dem alten Widerstand :


Grüsse,Rainer
von tatze
18.04.2014, 17:38
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo,
ja,zu dem Eindruck könnte man kommen,aber das täuscht-direkt von oben sieht man,dass die Platine richtig verkokelt ist um die Anschlüsse herum.
Grüsse,Rainer
von tatze
18.04.2014, 14:39
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo,
die Spannung an Si801 beträgt 67V,die an R805 50V.

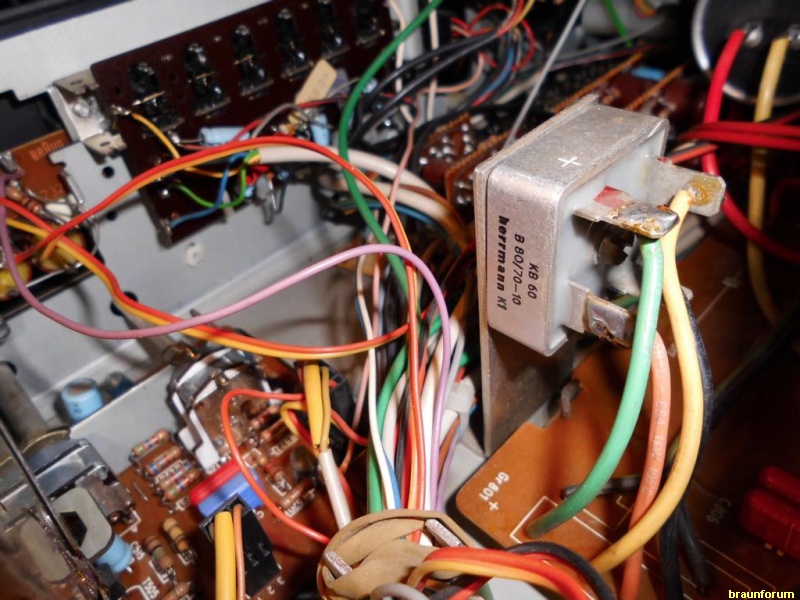

Ein Foto des Gleichrichters:


Grüsse,Rainer
von tatze
16.04.2014, 21:01
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Hallo, freut mich,dass Du dir das mal angesehen hast.Der "Bratwiderstand" war wohl etwas nach unten gerutscht: http://www.braun-hifi-forum.de/userpix/2838_k1024_cimg0794_1.jpg Die Lötstellen vom R804 sehen auch etwas mitgenommen aus. Ich habe am St608 die Spannungen gemessen: St608/5braun:...
von tatze
15.04.2014, 21:34
Forum: Regie-Reihe
Thema: Regie 530 mit Hitzeproblem
Antworten: 19
Zugriffe: 16774

Regie 530 mit Hitzeproblem

Hallo,ich habe auf dem Flohmarkt einen Regie 530 gekauft.Bei der Inbetriebnahme fing dann auch gleich in beiden Endstufen je ein Widerstand an zu rauchen und der Drehkondensator sass auch fest.Nachdem der Drehko wieder leichtgängig ist(WD40 in die Schmierbohrung,ziehen lassen und öfter nachfüllen,ha...
von tatze
20.07.2013, 18:42
Forum: Lautsprecher
Thema: L 610 Tieftöner defekt?
Antworten: 7
Zugriffe: 6848

Hallo, ich habe die Box aufgemacht,hier sind ein paar Bilder der L610 von innen. grüsse http://s24.postimg.org/d4g9v9zgx/CIMG0002.jpg http://s22.postimg.org/pepzgue6l/CIMG0003.jpg http://s9.postimg.org/roaklf94b/CIMG0004.jpg http://s9.postimg.org/ggx4zkicr/CIMG0005.jpg http://s9.postimg.org/bndduplu...
von tatze
13.07.2013, 15:42
Forum: Lautsprecher
Thema: L 610 Tieftöner defekt?
Antworten: 7
Zugriffe: 6848

L 610 Tieftöner defekt?

Hallo,ich habe ein Problem mit L610 Boxen(2-Wege System mit LC20 TT).Die Suchfunktion habe ich schon genutzt,möchte aber doch noch mal nachfragen. Ich habe die Boxen gerade erst bekommen und muste feststellen,dass bei der einen die Bässe verzerren,desto lauter,desto schlimmer.Wenn ich den Hochtöner ...
