Success ! Hallo Hajo, Die übeltäter waren RS601 und meine wenigkeit ! Ich hatte vorsorglich das nagelneue ersatz relais installiert im zuge anderer Arbeiten am A2 und ja, es klickte jedesmal brav wenn der A2 eingeschaltet wurde. Möglicherweise war das relais für meinen R4 gedacht ?? Ist einfach zu l...

vielen dank Hajo, das angeschlossene LS paar ist perfekt und leistet schon einige zeit gute dienste auf meiner “work bench”. ich habe übrigens den von dir vorgeschlagenen batterie-test probiert - hat prächtig funktioniert. einen kopfhörer habe ich noch nicht probiert, steht also als nächstes an. was...

Hallo Hajo, Oh well, einige hausaufgaben: Eingespeist in ‘mains-in’ habe ich ein 1kHZ sinus signal das an allen messpunkten bestens verifiziert wurde. Desweiteren habe ich nochmals die masseverbindung verifiziert sowie die angegebenen spannungen. Also entweder ich sitze auf meinem hirn oder messe ve...

Hi Gereon,

Herzlichen dank für den pointer - bislang hatte ich nur ohren für das LS relais das klickt.

Ja, das RS501 klickt ebenfalls und scheint als problem-ursache nicht infrage zu kommen…….schade, wäre
Wahrscheinlich zu einfach gewesen.

LG
ALF

Hallo Gereon, Danke sehr für deinen hinweis…..! Interessant denn das hatte ich bereits im visier. Ich war mir nur bis jetzt nicht sicher was genau die aufgabe dieses kleinen relais ist denn die funktionsbeschreibung erwähnt das nicht mal, also scheinbar ein gut gehütetes geheimnis ? Sein spulenwider...

Hallo Hajo,

Soweit ich feststellen kann ist überall durchgang vorhanden ausgehend von LV6/21 !

Ja, ein oszi ist vorhanden obwohl ich zugeben muss nicht unbedingt ein experte damit zu sein.

LG
ALF

Hallo Rainer,

Ja, ich höre das relais klicken - das sollte kein problem sein - gekauft von der HiFi Zeile.

Ich habe es erst vor einigen tagen installiert.

LG
ALF

Hallo Hajo,

Danke für den pointer, gemassen habe ich 16.9VDC. Ich glaube ich hatte
an diesem widerstand schonmal gemessen aber doppel check ist immer gut.

Die aussteuerunganzeige leuchtet normal und “tanzt” im takt des eingangssignals. Geht natürlich höher
Mit zunehmender lautstärkelevel.

LG
ALF

Hi Rainer & Hajo, Danke für eure pointers - kein fehler ist zu dumm. Beide pre-main brücken sind korrekt in position. Alle tasten sowie LS anschüsse verifiziert und korrekt. Nein , leider auch kein leises rauschen zu hören, komplett still. Der A2 hängt am T2 tuner als signalquelle und stromverso...

Hallo zusammen, Habe kürzlich meinen A2 wieder “ausgepackt” und musste leider feststellen das kein ausgangs-signal zu hören ist und dies An beiden lautsprecher terminals ? Aha, speaker relais…….. Also RS601 ausgewechselt…..immer noch nichts ! Das RS801 relais habe ich erstmal drin gelassen sowie auc...

hallo friedel,

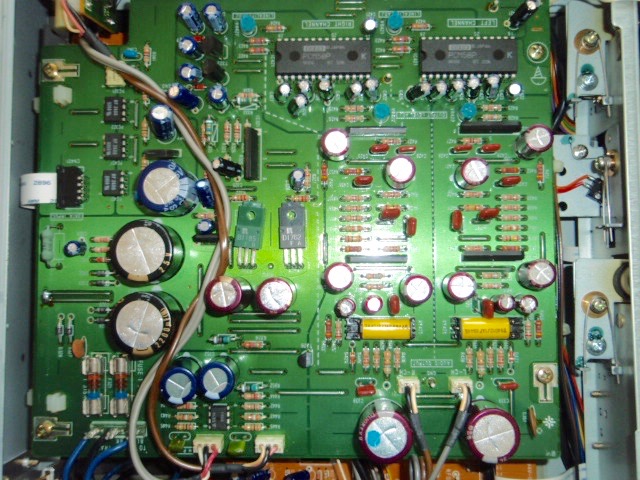

sorry, hat etwas gedauert: hier ist es!

gruss ALF

Hallo Friedel, Ist lange her, aber mein CD5-2 wurde in den letzten 6 monaten so gut wie nicht benutzt - erstmals wieder Letzte woche......und da war es wieder das verzerrte Geräusch !! In der zwischenzeit wurde spdif wandler sowie kabel besorgt und heute getestet: einwandfreies signal Solange die CD...

Den tipp nehme ich gern an bord - ich gehe davon aus das dieser R4 doch einigermassen gelitten hat wenn ich mir die platine genauer ansehe, aber wie gesagt..... Momentan bin ich froh das er wieder funktioniert. Alle elkos sowie TR307-310 wurden erneuert, alle 4.7ohm Widerstände gegen 4.7ohm-2watt ke...

Weiss ich doch mein lieber hannes Abef selbst ein geübter löter kann die vergangenheit Dieses R4 nicht ungeschehen machen :!: Wahrscheinlich bin ich zweit oder drittbesitzer dieses teils - also lassen's wir dabei ! Die Sünden der vorbesitzer verzeih' ich einfach mal - das gute Stück spielt ja wieder...

Ist mir klar - der R4 ist ein massengrab für unzählige probleme - deswegen dauert es auch etwas Alle evtl infrage kommenden posts nachzulesen - man lernt auch ne menge dabei :-):-) Nicht jedes problem ist gleich und so hilft dem laien dann halt manchesmal nur ein 'rundumschlag'. Nebenbei bemerkt: he...

Hallo zusammen, Anscheinend einiges interesse an meinem problem, leider blieben antworten aus - schade. In der zwischenzeit einige alte forumsbeiträge nachgelesen und zur tat geschritten. Folgendes wurde auf der verstärkerplatine erneuert: Alle elkos erneuert, die vier 4.7ohm widerstände gegen 2watt...

Zusätzliche info: Am vorverstärker kann es nicht liegen, denn ich habe den pre-out an die PA4 endstufe angeschlossen Und keinerlei Störungen waren zu hören :-) Muss dann wohl offensichtlich am endverstärker liegen ! Transistor bzw kondensator am sterben ??? Es ist wie gesagt ein überlagertes pulsier...

Hallo werte R4 experten und andere interessenten, Pünktlich zur Adventszeit macht mein treuer R4 mal wieder krank - wie schön :-) Problem ist ein überlagertes ''klopfendes'' störgeräusch im rechten kanal. Ist im gleichen kanal - also rechts - bei beiden LS Ausgängen zu hören und quellen-unabhängig. ...

Ist klar, wurde auch so von mir verstanden

Der spdif wandler kostet ja auch nicht die welt.

Mfg ALF

Hallo uli, Wie bereits gesagt es ist definitiv ein CD5/2 !! Das mit digitalsignal - abgriff ist klar, werde es aber trotzdem überprüfen. Auch einen wackler am output-board werde ich nochmals überprüfen - das kabel Kann es nicht sein, es sei denn alle beiden kabelpaare die an jeder anderen quelle bis...

Hallo, es geht weiter...... Spdif ist gekauft und ich warte auf lieferung aber in der zwischenzeit hat sich die ganze Geschichte auskuriert.......oder gibt's das ?? Den player aufgemacht, die beiden stecker/kabel die die audio-platine mit den analog cinch-output Verbinden gekreutzt, sprich die beide...

hallo friedel,

ok, werde das ausprobieren
vielen dank erstmal )
melde mich wieder

ciao ALF

moin friedel, danke fuer deinen response - ist definitiv ein CD5/2 !! hatte heute gelegenheit nochmals eine CD ab zu spielen....siehe da, kein problem ?? war allerdings nur ein kurzer probelauf von einigen minuten. nun frage ich mich ob es wahrscheinlich ist das dieser fehler temperaturabhaengig sei...

Hallo liebe CD5 experten, Mein CD5/2 hat mich heute leider ein erstesmal geärgert ! Nach längerer standzeit ist ein überlagernd kratzendes geräusch auf einem kanal zu hören - klingt wie Bei einer LP mit surface-noise. Der CD eingang am R4 ist es nicht denn es ist auf allen hochlpegeleingängen zu hör...

Hallo uli, ruediger, friedel :-) Gute nachricht: mein dienstaeltester R4 spielt wieder :lol: Alle C7xx wurden getauscht ausser die grossen dicken, da muss ich noch auf deren lieferung warten. L701 war kaputt und wurde durch eine 2.2mH iduktivitaet ersetzt - auch T701 wurde getauscht. C746 in der PB ...

Hallo friedl,

Nein, soweit war ich noch nicht - erstmal die caps der 7xx serie besorgt
(bis eben auf die 4 grossen da schwierig wird mit den durchmessern ) und besagte L701 spule.
Morgen soll es ans werk gehen.
Gibt es bzgl des einschaltproblems noch einen wichtigen hiweis fuer mich ??

Gruß ALF

Die frage bezieht sich natuerlich auf ersatz fuer die kuehltuerme 8200uf-63v !!

Sorry wenn das nicht klar war

Danke, ALF

Moin uli,

Nochmal ne frage:
Wie du selbst festgestellt hast ist es schwierig einen 30mm-50mm zu finden !!
Koennte man statt dessen einen 10000uf-63v verwenden ?
Das wuerde das mass-problem loesen oder evtl einen 8200uf-50v ?
Danke nochmals fuer deine hifestellung

Gruß alf

Hall uli, Nein, das war mein grauer freund der sich merkwuerdigerweise erholt hat und seit monaten wunderbar Funktioniert .............bis um naechsten 'schlaganfall' ?!! Dieser R4 ist mein dienstaeltester und fuer mich beinahe sentimentalen wert !! Aber spass beiseite - ich werde eben mit den 7xx e...

Hallo an alle die sich zu dem problem gemeldet haben - vielen dank !! Zu Ruedigers vorschlag: Folgende versorgungs-spannungen habe ich gemessen In der PB. ST1/4 10.2V und 5.2V ST3/5 8.25V ST2/8 -15.4V und 13.8V An T803 sollten 30V anliegen, oder ? Nichts da! Auf der VV LP LV2. 65 0V, 64 -15.4V, 62 1...
