A2 LS Relais Lötpunkte

[Starry]

Hallo zusammen,

Ich hab seit 3 Wochen eine Braun Atelier Anlage.

Kurz zu mir, ich hab 1984 bei uns in Wanne-Eickel in einem HIFI Geschäft das erste mal eine Braun Atelier gesehen .
Hab mir damals das Prospekt geschnappt und es unter mein Kopkissen gelegt....

Jetzt hab ich mir die Anlagevgekauft.

Sie hat natürlich ein paar Punkte die ich anpacken muss.

Als erstes kommt jetzt das LS Relais.

Ich hab mir eins über Ebay geholt. Aber ich kann auf der Platine nicht alle Lötpunkte finden. Hat jemand ein Foto oder eine Zeichnung wo die Anschlüsse liegen?

Viele Grüße,
Starry

[Paparierer]

Servus Starry,
Willkommen im Forum!
Wenn Du magst kannst Du Dich auch noch in der Rubrik >Vorstellung< vorstellen - ist aber kein Muss!
Was hast Du denn für ein Relais gekauft?

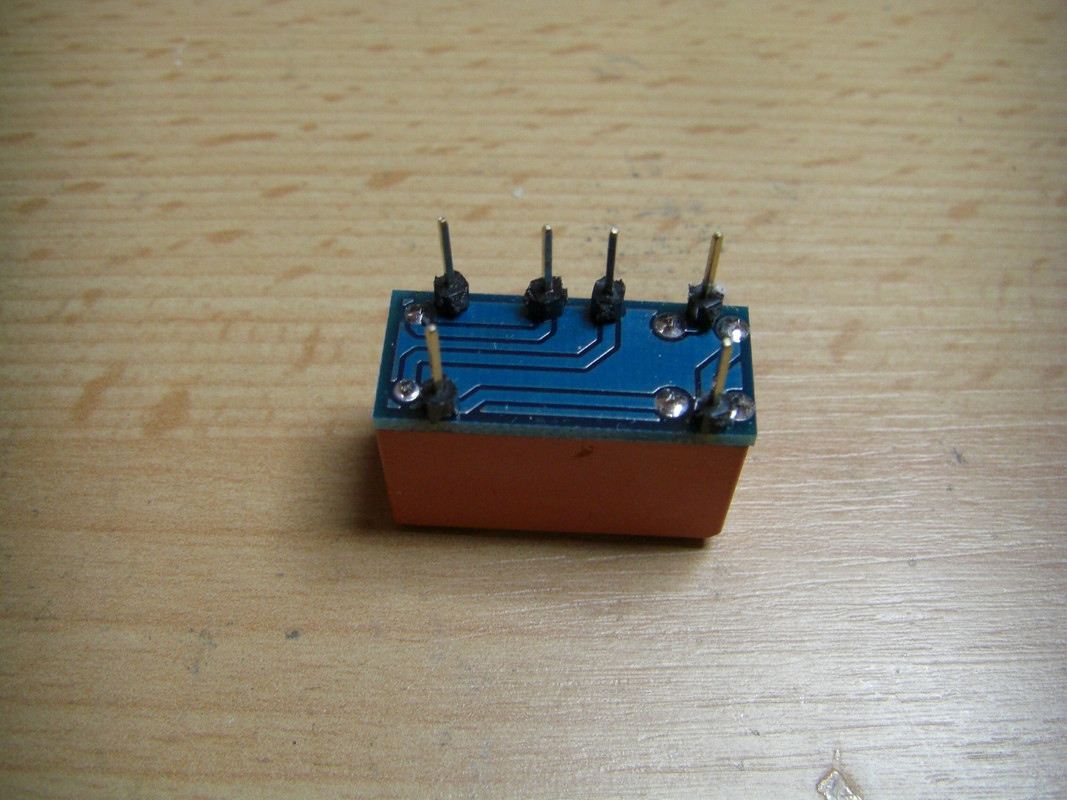

Da es die originale Bauform nicht mehr gibt, werden alternative Relais mit einer Adapterplatine angeboten.
Daran sollte die C-förmige Anordnung der Lötpunkte erkennbar sein.

(Friedel540s Bild verlinkt)
Position auf der Platine:



Ich denke, das hilft Dir weiter.
Viel Erfolg!
Gruß, Gereon

[Starry]

Perfekt!

Habe es gerade getauscht!

Ganz lieben Dank und schöne Osterfeiertage!!

St@rry
