Hello Juergen,
he is looking for the schematics of a CSV510 not regie510, I made the same mistake. I did notify him (pn) that I do have the right one but he hasn't responded yet.

Regards
Wilhelm

Hi,
sorry, I did post the wrong link. I will send you a pn today.

Regards
Wilhelm

Hallo raimund54,
wenn ich mich nicht taeusche, so wurde damals die Sinusdauerleistung (nach DIN 45500) ueber eine Zeitspanne von 10 Minuten gemessen.

Gruss
Wilhelm

skvuppla hat geschrieben:


I've noticed there's a component missing.. what's supposed to be here?

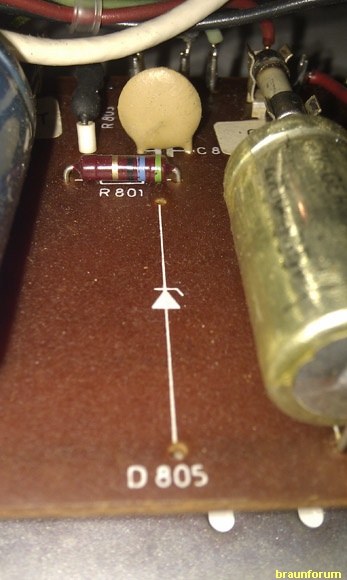

There is no missing part. The zener-diode was used only in the CSV500 and Braun used the same power supply board for the CSV510.

Regards
Wilhelm

Sorry, but I can't help you with the broken right channel and any repair will involve some cost. To the best of my knowledge there are no specific flaws in the CSV 510 circuitry. It doesn't make any sense that you measure less than one volt. The voltmeter must be set to AC! The light bulb is connect...

Hi skvuppla, the light bulb is either loose in the socket or on the "blink" (replacement 18V 0.1A). By the way, try switching to mono ... any sound in the right channel? Don't forget the amp is more than 40 years old and there could be all kinds of faulty components. Maybe you should have ...

Hallo Henry2, vielen Dank fuer Deine Ausfuehrungen ueber die Funktion und Grenzen des Netzteiles im CSV1000. Auf der einen Seite waere es schon der Ueberlegung wert wie man es solider auslegen koennte, auf der anderen Seite sind wohl Besitzer des fast 50 Jahre alten und seltenen Verstaerkers mehr an...

Hi,
here is a link for many free downloads of Braun manuals including the one for the regie 510.
http://www.hifi-manuals.com/Braun


Regards
Wilhelm

Hi Theo,
beide 12V 30mA.

Happy New Year
Wilhelm

Hallo Henry2, beim lesen Deines Berichtes bin ich auch noch einmal auf Deinen Beitrag zur "Totalsaniering CSV1000" zurueckgegangen. Nun habe ich erst jetzt bemerkt, dass Du mir hier die Frage stelltest was an der Netzteilstabilisierung kritisch sein sollte. Mit "kritisch" (das Wo...

Bei einem CEV510, den ich gerade zur Reparatur hatte, trat folgender Fehler auf. Beim Umschalten von FM auf AM und zurueck, verschob sich die Sendereinstellung um ca 300khz nach links oder rechts. Eine Fehlersuche bei den Druckschaltern blieb ergebnislos. Die Ursache war ein defekter Elko C123 0,5uf...

Frohe Weihnachten allen Braunfans und ein gesundes Neues Jahr.

Wilhelm

Hallo Uli,
ist es nicht einen Versuch wert? Viele der Ferndiagnosen sind doch , wie Du schreibst, Glaskugelreparaturen.

Gruss
Wilhelm

Hi again,
sure, the price seems to be right, actually I think this is pretty good deal. Don’t forget, you are buying a 40 year old amplifier and probably have to replace a few (and maybe more) capacitors.

Regards
Wilhelm

Hi,
I wouldn't spend more than 100 Euros.
Regards
Wilhelm

hi bwb98,
Du kannst bedenkenlos einen 1uF/100V Eletrolyt Kondensator einbauen.

Gruss
Wilhelm

Hallo Thomas,
hast Du es einmal mit WD40 versucht? Einspruehen und ueber Nacht stehen lassen.

Gruss
Wilhelm

Hallo Armin,
die Fehlerquelle ist wahrscheinlich ein verharztes Motorlager. Diese Art von Motoren gehen so schnell nicht kaputt. Traust Du Dir zu den Motor auszubauen? Wenn nicht, koenntest Du zur Not etwas WD40 an die Lager geben und sehen ob dies hilft.
Gruss
Wilhelm

Hallo Armin, Du schreibst das der Plattenspieler nun sehr warm wird. Hast Du einmal nachgeschaut was sehr warm wird, Platine, Motor, Trafo etc. ? Laesst sich die Motorachse spielend leicht drehen? Hast du einmal den Riemen entfernt und dreht dann der Motor? Manchmal sitzt die konische Rolle fest. Gr...

Erneuere den C726, 1uf 63V, (hinten links auf der unteren grossen Platine). Er kostet nur ein paar Cent. Bin mir ziemlich sicher, dass dieser Kondensator das Problem ist.

Gruss
Wilhelm

Falls sie jemand noch nicht kennt, hier ist eine interessante Database.

http://sportsbil.com/ads/

Gruss
Wilhelm

Hallo Marena,
der Netztrafo kaputt? Das kann ich kaum glauben, da wuerde ich lieber mal einen weiteren Fachmann fragen. Nicht jeder "Spezialist" kennt sich mit diesen Geraeten aus!!!

Gruss
Wilhelm

Hallo Strohkopf, die Birnchen liegen alle in Reihe, ist auch nur eine defekt dann ist alles dunkel (Sichtprobe ob der Faden durchgebrannt ist ist nicht immer zuverlaessig). Entweder hast die eine Kontaktschwierigkeit oder eine Birne ist doch defekt. Im uebrigen sind die Birnchen direkt an die Sekund...

Hallo Henry2, danke fuer Deine ausfuehrliche Beschreibung zur Montage des V15 III. Ich hatte noch eine extra Systembefestigung aus Kunststoff vom PS500 und habe diese in den Tonkopftraeger des PS1000 eingesetzt. Somit bin ich ziemlich flexibel mit der Befestigung verschiedener Systeme. Wie gesagt, d...

Hallo Raimund, richtig, das Ausbalancieren muss sorgfaeltig vorgenommen werden. Der Vorteil des M97xE gegenueber einem alten Shure System ist, das die Gummilagerung der Nadelaufhaengung relativ neu ist. Ueber lange Zeit gesehen veraendert sich die Elastizitaet und damit die Compliance des Systems. D...

Hallo Armin, wenn Du die Bodenplatte abgeschraubt hast und das Geraet auf die Hinterkante setzt, befindet sich links unten der Motor. An der linken Seite des Motors sieht Du eine kleine Kurvenscheibe auf welcher der Stift aufliegt. Die Kurvenscheibe ist ueber ein Seil mit der Feinabstimmung verbunde...

Hallo Thomas,
wunderschoene Bilder, sie werden bald meine Braun-Wand schmuecken.
Vielen Dank!!!

Gruss
Wilhelm

Richtig Hans-Peter, aber auch Sicherungen altern und nachdem das Geraet schon lange herumstand wird der erste Stromstoss beim Einschalten besonders hoch sein. Wenn die neue Sicherung durchfliegt muss das Geraet sowieso systematisch geprueft werden. Im Prinzip stimme ich Dir natuerlich zu. @Marena, w...

Hallo Marena, Du brauchst nur das angeschlossene Netzkabel, die Steckdose ist eine Kaltgeraetesteckdose an die man weitere Geraete anschliessen kann. Mit dem kleinen Hebelchen an der Frontplatte kann man den Endverstaerker zu- oder abschalten. Wenn das Geraet keine Funktion zeigt ist wahrscheinlich ...

Hi again Gerhard, ich habe gerade einmal auf den Schaltplan geschaut und es sieht danach aus, dass beim Abrauchen des Widerstandes die Sicherung S822, 5A traege, mit durchgeschmolzen ist. Wenn Du aber eine neue Sicherung einsetzt besteht die Gefahr das Dir der neue Widerstand auch wieder um die Ohre...
