Privates Braun-Forum

Hallo zusammen,

wie oben beschrieben. Bitte alles anbieten.

Viele Grüße
Thomas

Hallo Ede,

der Freund meiner Tochter kommt aus Bergisch Gladbach. Er schaut auch regelmäßig bei sich zu Hause vorbei.
Wenn das für Dich interessant klingt, dann könnte ich vielleicht hier was in die Wege leiten.

VG
Thomas

Um irgendwelche streulicht beeinflussung zu vermeiden testete ich auch mal im total verdunkelten lzimmer - kein licht ausser das des displays - Kein unterschied im ergebnis. Wenn der IR-Empfänger selbst irgendwelche Fehlimpulse an den Prozessor sendet, dann hilft nur das Herausziehen des Steckers. ...

Macht es doch nicht so spannend.

Fakt ist, wenn einmal gemutet, lässt sich das CC4 (gleiche Prozbox wie R4) mit keiner anderen Funktion/Taste aus diesem Status wieder herausbringen. Gerade getestet. Auch beim erneuten Einschalten bleibt Mute gesetzt. Selbst wenn ich die Lautstärke am Bedienteil oder an der Fernbedienung verändere, ...

Das Ersetzen des ganzen Sockels empfehle ich dann wiederum nicht. Wie Hajo schon schrieb, ist das Platinenmaterial der Prozbox von sehr schlechter Qualität, sodass Leiterbahnen und auch Durchkontaktierungen bei solchen Aktionen sehr schnell Schaden nehmen können. Ich würde wenn, dann nur den bestehe...

Der Prozessor in der Box ist doch gesockelt. Könnte der vielleicht Kontaktprobleme mit den Jahren bekommen haben? Meinen hatte ich für die Revision aus dem Sockel genommen und bemerkte einige schwarze Stellen an den Kontakten, die ich mit Iso komplett entfernen konnte. Nur mal so nebenbei. Aber man ...

Auf Wunsch hier auch noch mein Tipp zum Kleber, den ich für die Rutschkupplung des Slidergetriebes verwendet habe. Es handelt sich dabei um dieses Set hier. Mit entsprechender Vorbehandlung, können Risse im Kunststoff - durch Verschweißen - komplett beseitigt werden. Da die Kunststoffhülse, wegen de...

Zu guter Letzt noch ein neues Relais eingelötet..... IMG_7675.JPG ..... und die Kiste wieder zusammengebaut. IMG_7672.JPG Der Abschlusstest ergab, das ein Abgleich nach Herstellervorgaben nicht erforderlich ist. Und man soll nicht an Rädchen herumdrehen, wenn es nicht unbedingt notwendig ist. So wür...

Weiter gehts. Im nächsten Schritt beschreibe ich das Einsetzen der Riemen. Insbesondere des Flachriemens. Zuvor entfernte ich mit einem Wattestäbchen und Isopropanol noch den Gummiabrieb an den Pulleys. Die Schraube (rot markiert) soweit herausdrehen, das sie gerade noch eine Windung verschraubt ble...

Habe es gefunden. Die Alternative war das DS2E-M-DC12V. Der Buchstabe E und V besagt nur, ob es sich um ein versiegeltes (E) oder zu öffnendes Gehäuse (V) handelt. Ansonsten sind die identisch. Glaube, das hatte ich damals auch bestellt.

VG
Thomas

Hallo Hajo,
die Spulenspannung wird mit 6V angegeben. Passt leider nicht.

VG
Thomas

Weiß jemand zufällig noch, welches Ersatzrelais (RL 201) man für die Hinterbandumschaltung nehmen kann? Das Original von Matsushita ist ja so gut wie nicht mehr zu bekommen. Glaube, ich hatte damals in mein C3 ein neues eingebaut, kann mich aber nicht mehr an den genauen Typ erinnern. Das Gerät hatt...

Du schreibst ganz oben, dass Du die Toblerone ausgesteckt hast. Das Bedienteil wird mit insgesamt zwei Kabeln angeschlossen. Eines 4-polig, das andere hat 13. Der kleinere Stecker ist für die Infrarotschaltung, der größere für die Bedienelemente. Welches von den beiden hast Du abgezogen?

VG
Thomas

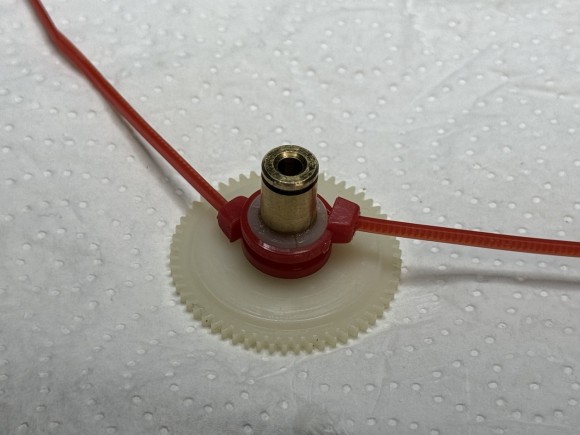

Der Kleber ist angekommen und bereits angewendet. Mal über Nacht aushärten lassen:

So richtig bekommt man die Risse nicht geschlossen, doch der Kleber ist in die feinsten Rillen gelaufen. Das sollte schon was bewirken.

VG
Thomas

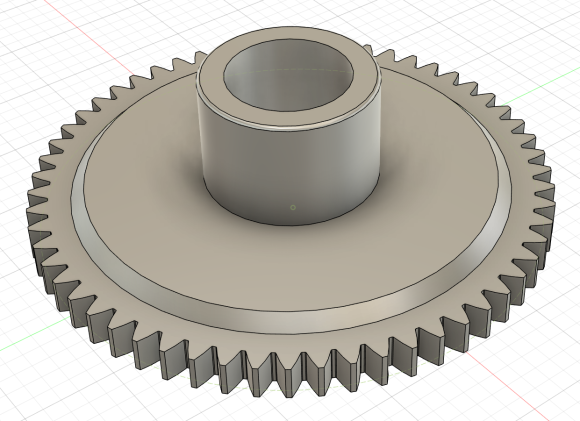

Hab da mal was vorbereitet:

@mad max / Markus, die Metallachse geht zylinderförmig bis unten durch und wird in die Hülse gepresst? Möchte mein Zahnrad ungern dafür zerstören.

VG
Thomas

Das hier wäre z.B. eine gute Adresse: https://www.igus.de/3d-printing-materia ... cker-resin

VG
Thomas

Hallo Markus, im Grunde geht es ja nur darum, das weitere Reißen aufzuhalten. Ich bekomme morgen eine neue Ladung meines Spezialklebers und dann sehen wir weiter. Mein jetziger ist leider ausgetrocknet. Ansonsten könnte ich mich auch an Fusion setzen, um das Zahnrad nachzuzeichnen. Evtl. im Resin-Ve...

Hier mal ein Reinigungs- und Schmierplan für das Laufwerk: IMG_7652_.jpg Grün = Reinigung der Federkontakte mit einem dünnen Streifen Papier, welches vorher mit Isopropanol ein wenig beträufelt wurde. Blau = Reinigung des Lösch- und Wiedergabekopfes, sowie aller Achsen (Capstan etc.) und der Andruck...

Hallo ALF, ich würde auch erst einmal die Reset-Prozedur durchführen, da sich der Goldcap nach längerer Zeit ohne Stromversorgung komplett entlädt und bei Wiederinbetriebnahme sich der Prozessor in einem undefinierten Zustand befinden könnte. Der Goldcap ist sozusagen die Erhaltungsstromversorgung d...

Hallo zusammen, nun wollte ich mir mal das C4 Kassettendeck vornehmen. IST-Zustand und ToDos: Abspielen und Spulen nicht mehr möglich -> Riementausch ist angesagt. Die Sichtprüfung hat ergeben, das sämtliche Riemen ihre Elastizität verloren haben. Sind bereits bestellt. Problem mit der Einmessfunkti...

Hallo Markus, ja sehr gerne, es war mir eine Freude. Ich habe für die gute Ware von Euch ebenfalls zu danken. Wie bereits an anderen Stellen erwähnt, liefert ihr Platinen in einer wirklich hervorragenden Qualität. Es hat alles prima geklappt. Die beiden revidierten Geräte (CC4/PA4) liefen gestern be...

Wenn ihr die schwarze Schiene, hinter der sich die zwei Schrauben für die Capstan-Halterung befindet, abschraubt, müsst ihr auf alle Fälle beim Zugsamenbau darauf achten, dass das Ganze wieder rechtwinklig ist. Sonst wird es beim Einbau des Sliders schwierig, den sauber mit der Front auszurichten u...

Wenn man die obere Schraube des Bleches um eine halbe Umdrehung eingeschraubt lässt, kann es gar nicht mehr zur Überdehnung des Bleches kommen. Es schnellt nach dem Loslassen sofort wieder in die Ausgangslage zurück. Meiner Meinung nach eine gute und schnelle Lösung. Aber jeder wie er möchte. :beerc...

Habe mir heute mal mein C4 vorgenommen und mir das Capstan-Blech angeschaut. Wie man sieht, ein absolut rechter Winkel. Biege es vorsichtig wieder zurück und dann sollte das Problem beseitigt sein. IMG_7645.JPG Mir ist die Funktionsweise dieses Blechs ehrlich gesagt schleierhaft: wenn ich vom C4 das...

Hallo Ernst, Du kannst Bilder hier auch direkt ins Forum stellen. Dafür musst Du nur die Auflösung des Bildes etwas heruntersetzen, damit beim Upload, aufgrund der Größenbeschränkung, kein Fehler erscheint. Ich mache das übrigens mit allen Bildern so, weil es meiner Meinung nach nichts schlimmeres g...

Hallo zusammen, ich vermelde Erfolg. Die Kiste läuft seit heute endlich wieder. :freu: IMG_7620.JPG Zuvor wurden aber noch ein paar Arbeiten erledigt. Auch wenn die Prozessorbox nicht mehr lange zum Einsatz kommt, habe ich trotzdem mal alle Elkos getauscht. Kann ja nicht schaden: IMG_7602.JPG Dann g...

So langsam bekomme ich Entzug von der Anlage. :pfeiff: Deshalb schnell mal weitergemacht. Die neue Vorverstärkerplatine ist gereinigt und bereits wieder an ihrem Platz: IMG_7595.JPG IMG_7597.JPG Wie im PA4 bewährt, kommen auch hier wieder Steckzungen und Flachstecker, anstelle der Wire-Wrap-Verbindu...

Die Bestückung neigt sich dem Ende. Heute ging es mal um den Schalter und um die vom Kleber angegriffenen Trennbleche. Klemmbügel vorsichtig nach oben biegen, um die Grundplatte zu entnehmen: IMG_7563.JPG IMG_7564.JPG Kontaktteile in Reinigungslösung einlegen: IMG_7566.JPG Kein Wunder, das die Schal...

IMG_7560.JPG Ich gehe das Risiko mal ein und verwende die Originalspulen. Sie sind komplett gereinigt und haben auch ihre Sollwerte. Meiner Meinung nach spricht nichts dagegen. Ich bin jetzt noch auf der Suche nach den Relais (HB2E-DC12V) auf der Relais-Platine. Gibt es dafür auch einen guten Ersat...
