 Betreff des Beitrags: atelier P3
BeitragVerfasst: 12.05.2010, 23:11
Offline
R4-Profi
R4-Profi
Benutzeravatar

Registriert: 18.11.2009, 12:45
Beiträge: 1051
Wohnort: Oberhausen
atelier P3

Art: Plattenspieler (Vollautomat)
Antrieb: Direkt, quarzgesteuert
System: MAG-2E, baugleich DUAL DN155 (Moving Magnet)
Fernbedienbarkeit: Nein
Farbe: schwarz und grau
Herstellungszeitraum: ab 1982/83
Verkaufspreis: DM 960,- (sw), DM 1098,- (gr)
Stückzahl: unbekannt

Bemerkungen:

1982 tauchten in den Prospekten erstmals P2 und P3 auf. Der P3 ist als Vollautomat der direkte Nachfolger des P1, wohingegen der P2 wohl als Einsteigervariante zu sehen ist. Ausgeliefert wurde mit einem DUAL/Ortofon Moving Magnet System. Auch im Innenleben der Plattenspieler sieht vieles nach Schwarzwälder Technik aus (man möge mich korrigieren).

Es gab ein Umrüstset für den Plattenspieler, um auch normale 1/2 Zoll Systeme montieren zu können.

Als "Besonderheit" ist die bei Ateliergeräten sonst unübliche Front aus Kunststoff zu erwähnen.


Beliebte Fehler:

- Kontaktprobleme an der Stummschaltung



_________________
Prospektsammlung des Forums


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 20.05.2010, 12:24
Offline
Braun-Insider
Braun-Insider
Benutzeravatar

Registriert: 13.09.2009, 13:35
Beiträge: 4113

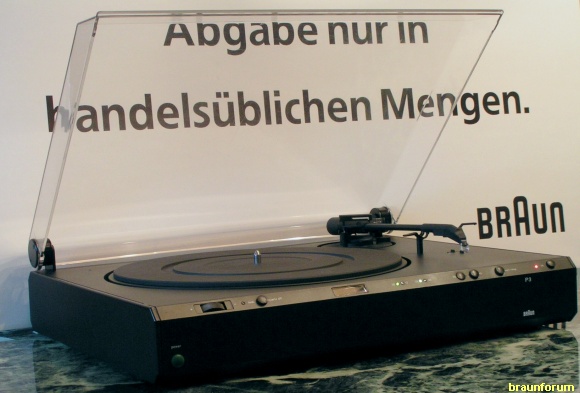

Aus dem Prospekt:
Gruß... Uli


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: atelier P3
BeitragVerfasst: 13.05.2011, 14:31
Offline
leider verstorben
Benutzeravatar

Registriert: 20.01.2010, 03:16
Beiträge: 686
Gulugulu hat geschrieben:
1982 tauchten in den Prospekten erstmals P2 und P3 auf. Der P3 ist als Vollautomat der direkte Nachfolger des P1, wohingegen der P2 wohl als Einsteigervariante zu sehen ist. Ausgeliefert wurde mit einem DUAL/Ortofon Moving Magnet System. Auch im Innenleben der Plattenspieler sieht vieles nach Schwarzwälder Technik aus (man möge mich korrigieren).

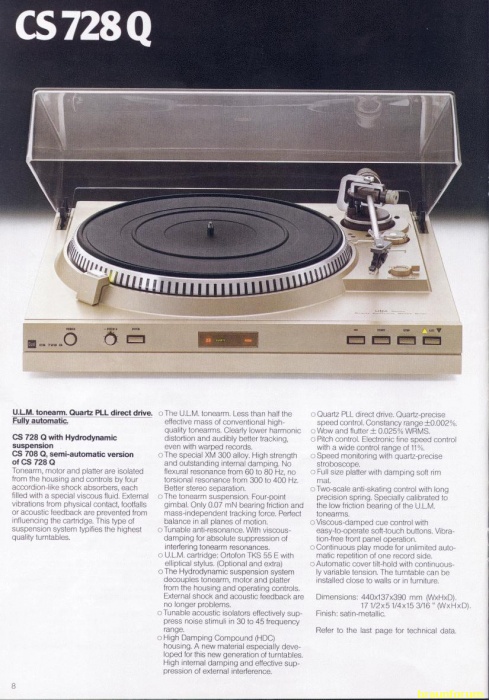

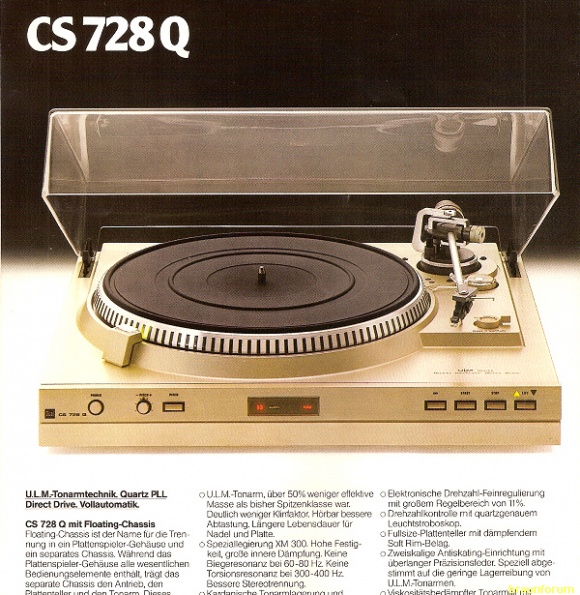

Aus diversen Fachforen habe ich den Hinweis erhalten, dass der BrAun P3 technisch auf dem Dual CS 728 Q basieren soll, was o. a. Aussage von Andreas voll bestätigen würde:


Gruß Harald

_________________
'BrAun-atelier'
It's only Rock 'n' Roll, but i like it,


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 13.05.2011, 18:09
Offline
R4-Profi
R4-Profi
Benutzeravatar

Registriert: 18.11.2009, 12:45
Beiträge: 1051
Wohnort: Oberhausen
Moin Harald,

ich denke nicht, daß dieses Gerät die Grundlage war. Die Schaltung ist doch sehr verschieden.

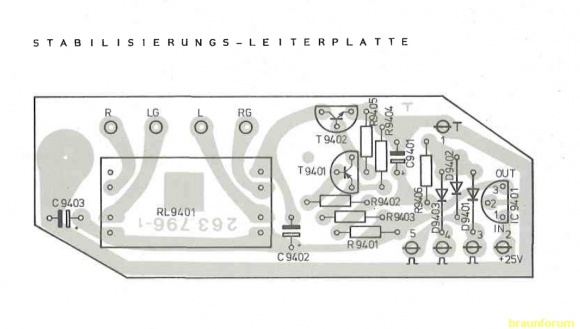

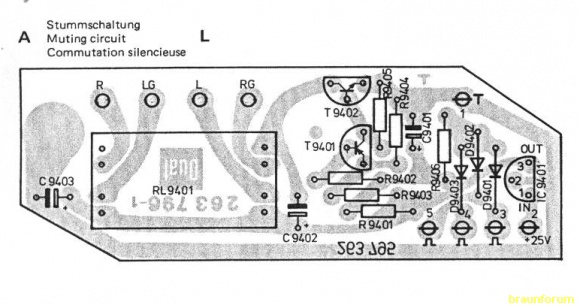

Aber die Stummschaltungsplatine ist vorhanden:


Da sich aber die Braun untypischen vierstelligen Bauteilbezeichnungen durch das ganze Gerät ziehen, ist die Herkunft DUAL nun sicher...

Gruß
Andreas

_________________
Prospektsammlung des Forums


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 05.10.2011, 17:58
Offline
Administrator
Administrator
Benutzeravatar

Registriert: 19.09.2009, 10:35
Beiträge: 837
Wohnort: 45219 Essen
Hier noch technische Informationen zum baugleichen Moving Magnet System Dual DN155E von Ortofon, das in den atelier Plattenspielern P2 und P3 unter der Bezeichnung Braun MAG 2E eingesetzt wurde:

Der Frequenzgang wurde mit Dual Hifi-Komponenten erzielt, sollten jedoch ausreichend mit den Braun atelier Komponenten vergleichbar sein. Abgebildete Tonarme sowie die Abtastnadelaufnahme sind ebenfalls Dual spezifisch.


Bild Bild

Gruß, Jens
