PS 500 1 Version

#1 Beitrag von cnorholz » 29.12.2013, 18:11

PS 500 1 Version

Hallo zusammen,
hier Bilder und Beschreibung eines Braun Plattenspielers PS 500, 1 Version Fertigungzeitraum 1968 -1972

Es handelt sich dabei um die 1 Version des PS 500, das sehr häufig ist, da dieser insgesamt 44.000-mal gebaut wurden. Der sofort erkennbare Unterschied zur 2 Version ist die Alufarbene-Deckplatte.

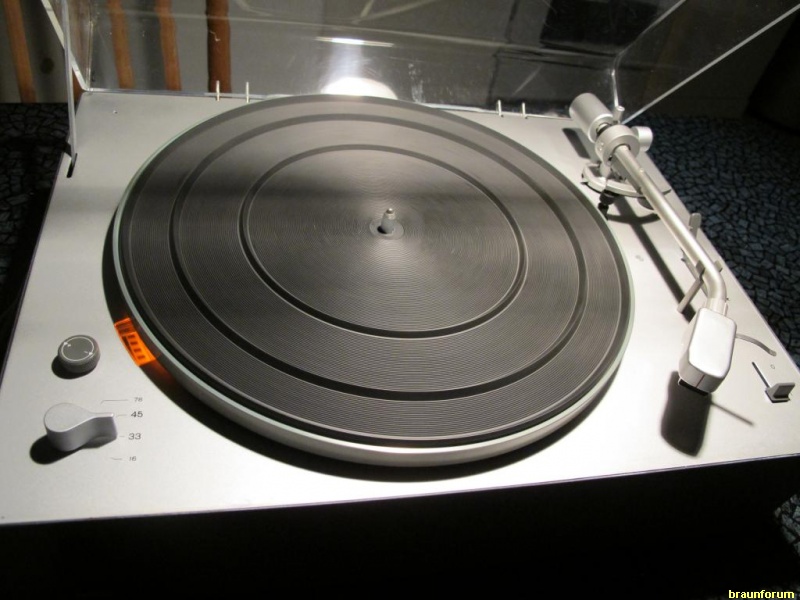

PS 500 1 Version

PS 500 Detail


Besondere Ausstattungen
Quelle: Gebrauchsanleitung Braun PS 500
Synchronmotor mit Stufenwelle, Reibrad, konische Zwischenrolle, Riemenantrieb über Antriebsteller, Plattenteller aus Zinnguss mit 29,6 cm Durchmesser, Gewicht 3 kg, Tonarm aus Aluminiumrohr mit an Skala einstellbarer Auflagekraft (0,5p ...3p), Hydraulisch gedämpfte Tonarmaufsetzhilfe, Tonarmlagerung in Präzisionskugellagern, völlige Ausbalancierung durch Zusatzgewichte, Antiskatingeinrichtung, Automatische Endabschaltung (wahlweise abstellbar), Gefedertes und hydraulisch gedämpftes Zwischenchassis, eingebautes Stroboskop zur Drehzahlkontrolle,

Häufige Fehler
Endabschalter, Reibrad und Seilzug
http://www.braun-hifi-forum.de/viewtopi ... ight=ps500

Modelbeschreibung
Modell: PS 500
Baujahre: 1968 -1976 Gesamtbauzeit
Abmessungen: 430 mm x 320 cm x 170 cm
Gewicht: 12,6 kg
Neupreis ca.: 750.- DM lt. Prospekt von 1976, 795 DM mit Shure System M75 E Typ 2 (1972)
Produzierte Stückzahl: 44000 Gesamtproduktion alle Versionen

Erfahrungsberichte im HIFI-WIKI:
http://www.hifi-wiki.de/index.php/Disku ... aun_PS_500

Quellen:
Desing+ Desing Heft Nr.: 38 und 39
http://www.radiodesign.de/museum/plattensp.htm
http://www.radiomuseum.org/r/braun_ps500ps_50.html
http://www.dasprogramm.org/electrical/a ... s-500.html
http://www.hifi-studio.de/hifi-klassike ... /PS500.htm
http://www.hifimuseum.de/braun-ps-500.html
http://www.radiomuseum-radiowelt.at/joo ... &Itemid=96
http://www.vinylengine.com/library/braun/ps-500.shtml

Prospekt:
http://prospekte.neuking.com/thumbnails.php?album=26
http://prospekte.neuking.com/displayima ... play_media
http://prospekte.neuking.com/thumbnails.php?album=28
http://prospekte.neuking.com/thumbnails.php?album=30
http://prospekte.neuking.com/displayima ... play_media
http://prospekte.neuking.com/displayima ... play_media
http://prospekte.neuking.com/displayima ... play_media
Zuletzt geändert von cnorholz am 29.12.2013, 20:37, insgesamt 4-mal geändert.
mfg.
aus dem schönen österreich

cnorholz

Gesucht: CEV 450E, 451 und 452

CE1020, CSQ1020, QF1020, TG1000/4-Quadro, TG1020, PSQ500, CD-4, TGC - 450 und LV 720
PA4/2, CC4/2, C4, CD5/2, P4, RC1, AF1, TV3, VC4 alle Last Edition 0838 und LS130

wickerge
Braun-Spezi
Braun-Spezi
Beiträge: 1167
Registriert: 26.05.2009, 21:52

#2 Beitrag von wickerge » 29.12.2013, 18:45

Hallo Norbert,
den PS 500 gab es meines Wissens nie mit einer Alu-Deckplatte, sonden immer nur mit einer silbermetallic lackierten Stahl-Deckplatte. Bei den Kompaktanlagen gab es zuerst bei der Audio 1 Alu-Abdeckplatten, dort wurden sie mit der Audio 2 dann auch durch silbermetallic lackierte Stahlabdeckungen ersetzt.
Ich finde die Alu-Platten edler, aber die gab es nicht mal mehr für den PS 1000.

Herzliche Grüße
Gerhard

Benutzeravatar
Wilhelm
Braun-Freak
Braun-Freak
Beiträge: 840
Registriert: 19.01.2009, 03:06
Wohnort: Mount Forest, Kanada

#3 Beitrag von Wilhelm » 29.12.2013, 19:01

Hallo Gerhard,
der PS1000 hatte eine eloxierte Alu-Abdeckplatte., der PS500 hatte immer eine Stahlplatte.

Gruss
Wilhelm

Benutzeravatar
cnorholz
Experte
Experte
Beiträge: 363
Registriert: 07.09.2012, 13:08
Wohnort: a-4614 marchtrenk

Deckplatte

#4 Beitrag von cnorholz » 29.12.2013, 19:29

hallo gerhard und wilhelm!

danke für die info. bei der erstellung mit einer menge papier am schreibtisch, ist die übersicht leider nicht immer so einfach, daher nochmalig danke für die unterstützung.
bereits korrigiert.


mfg.
aus dem winterlichen österreich
norbert
Zuletzt geändert von cnorholz am 29.12.2013, 21:16, insgesamt 1-mal geändert.

wickerge
Braun-Spezi
Braun-Spezi
Beiträge: 1167
Registriert: 26.05.2009, 21:52

#5 Beitrag von wickerge » 29.12.2013, 19:44

Hallo Wilhelm,
Du hast recht! Ich hatte zwar extra nachgeschaut, aber ich sehe offensichtlich doch nicht mehr so gut. Beim zweiten Nachschauen mit mehr Licht war es doch klar, der PS 1000 hat eine Alu-Abdeckplatte.

Herzliche Grüße
Gerhard

EduardKarl

#6 Beitrag von EduardKarl » 24.03.2014, 12:07

Cool, so einen haben wir auch noch. Funktioniert einwandfrei!
